Армирование фундамента дома: схема, защитный слой, выпуски, ошибки

Армирование — это следующий этап после подготовки опалубки и земляных работ, которые мы разобрали в предыдущей статье. Именно арматурный каркас превращает бетон из хрупкого материала в прочную несущую конструкцию, способную выдерживать нагрузки от дома, грунта и морозного пучения. В этой статье разберём: из какой арматуры собирать каркас, как его связать, что такое защитный слой и почему выпуски для стен — это не рекомендация, а обязательное требование. Статья подходит для ленточного фундамента и ростверка на сваях — двух самых распространённых типов в частном строительстве.

Коротко: что важно понять

1. Арматура работает на растяжение, бетон — на сжатие. Без каркаса фундамент треснет при неравномерной осадке.
2. Защитный слой бетона — расстояние от арматуры до поверхности. Минимум 40 мм для фундаментов, контактирующих с грунтом.
3. Рабочая арматура — продольные стержни в верхней и нижней зоне ленты. Диаметр 12–16 мм для частного дома.
4. Хомуты — поперечные стержни, фиксирующие рабочую арматуру. Диаметр 8–10 мм, шаг 200–300 мм.
5. Выпуски — выступающие из фундамента стержни для связи со стенами. Длина минимум 40 диаметров арматуры.
6. Вязка проволокой, а не сваркой. Сварные швы делают арматуру хрупкой в зоне нагрева.
7. Чистота арматуры. Ржавчина снижает сцепление с бетоном, масло — критически.

Принцип работы арматуры в фундаменте

Бетон выдерживает огромное давление — около 100–400 кг/см² на сжатие. Но на растяжение он работает в 10–15 раз хуже. При пучении грунта, неравномерной осадке или температурных перепадах в фундаменте возникают растягивающие усилия. Без арматуры в этих зонах появляются трещины, которые со временем расширяются.

Арматурный каркас воспринимает растягивающие нагрузки, а бетон защищает арматуру от коррозии и огня. Это симбиоз, где каждый материал работает на своём месте. Поэтому экономия на арматуре или нарушение технологии сборки — это не экономия, а инвестиция в будущий ремонт.

Какую арматуру выбрать

Для частного дома площадью 100–300 м² применяется стальная рифлёная арматура класса А400 (А-III) диаметром 12–16 мм для рабочих стержней и 8–10 мм для хомутов. Рифление — насечки на поверхности — обеспечивают сцепление с бетоном. Гладкая арматура класса А240 используется только для хомутов, и то нежелательно: она хуже держит нагрузку.

Альтернатива — композитная арматура (АКС). Она не ржавеет, легче, прочнее на растяжение. Но для фундаментов частных домов стальная арматура дешевле и привычнее. Композит имеет смысл при агрессивных грунтах или сложных условиях.

Цены на 2026 год: рифлёная арматура А400 диаметром 12 мм — около 85–95 руб./пог.м, 14 мм — 115–130 руб./пог.м, 16 мм — 150–170 руб./пог.м. Хомуты из гладкой арматуры 8 мм — около 25–35 руб./пог.м.

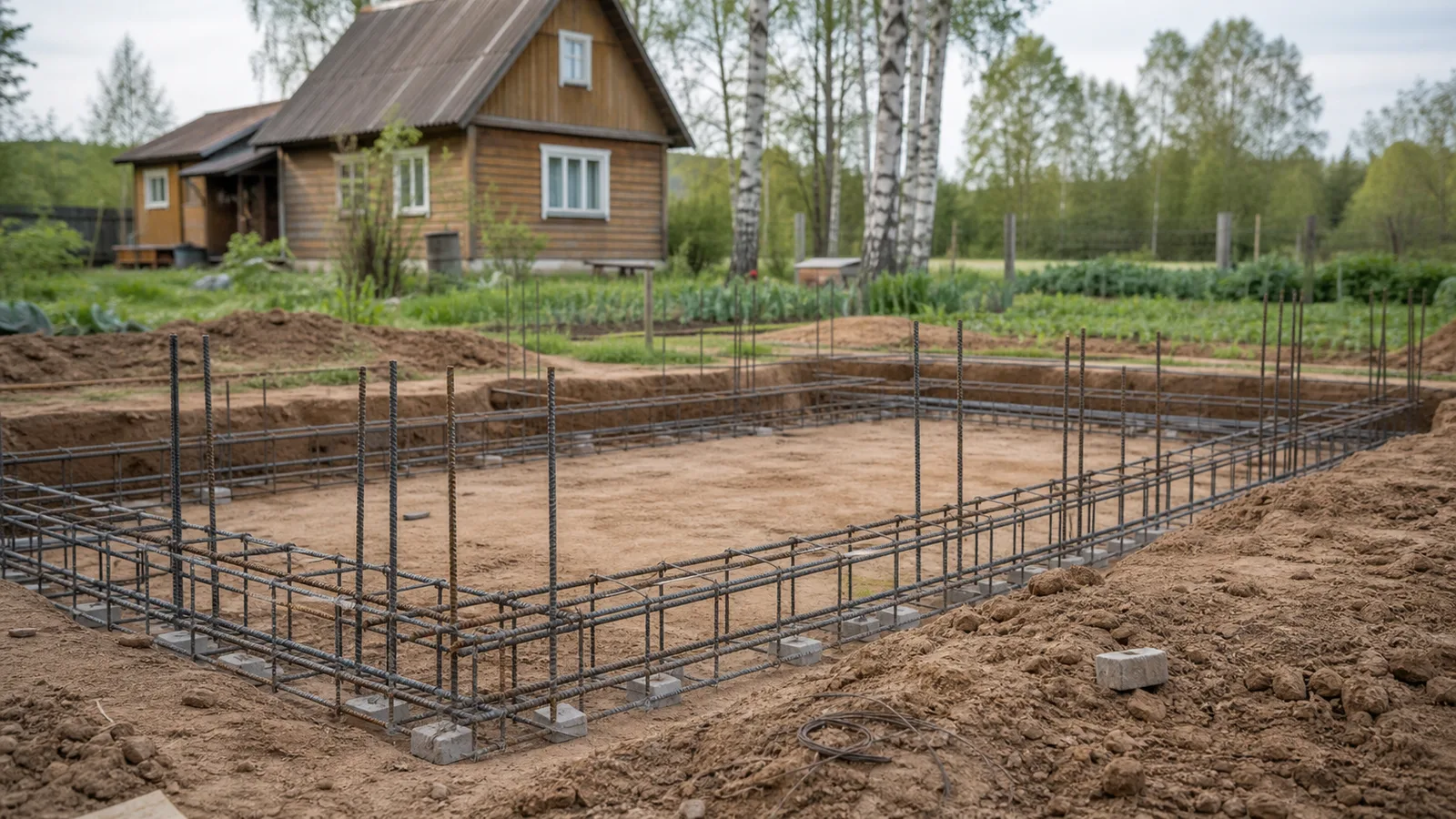

Схема армирования ленточного фундамента

Стандартная схема для ленты шириной 300–500 мм и высотой 600–1200 мм:

• Нижняя рабочая зона — 2–4 стержня диаметром 12–16 мм, уложенных вдоль ленты в нижней части. Воспринимают усилия при прогибе фундамента.
• Верхняя рабочая зона — 2–4 стержня в верхней части. Работают при обратном прогибе.
• Хомуты — замкнутые петли из арматуры 8–10 мм, охватывающие рабочие стержни. Шаг 200–300 мм в средней части, 100–150 мм в углах и зонах опирания стен.
• Продольные связи — соединяют верхнюю и нижнюю зоны, обеспечивая совместную работу каркаса.

Для фундамента шириной более 500 мм добавляют дополнительные рабочие стержни посередине или увеличивают количество стержней в каждой зоне до 4–6 штук.

Защитный слой бетона

Защитный слой — расстояние от наружной поверхности бетона до ближайшей арматуры. Его задачи:

1. Защита арматуры от корозии.
2. Обеспечение сцепления арматуры с бетоном.
3. Огнестойкость — при пожаре арматура нагревается медленнее.

Для фундаментов, контактирующих с грунтом, минимальный защитный слой — 40 мм до боковой поверхности и 70 мм до нижней поверхности (подошвы). Это прописано в СП 50.13330.2012 и СП 63.13330.2018.

На практике защитный слой обеспечивается:

• Подкладками из бетона (фиксаторами) — пластиковые или бетонные подставки под каркас. Продаются в строительных магазинах, стоят 3–8 руб./шт.
• Опалубкой с заданной толщиной — при правильной сборке опалубки зазор автоматически выдержан.
• Зазором между арматурой и дном опалубки — под каркас подкладывают подставки.

Осторожно: Арматура, касающаяся опалубки или торчащая из бетона без защитного слоя, — это будущая коррозия и трещины. Не допускайте.

Сборка каркаса

Сборка проводится внутри опалубки или рядом с ней для последующего опускания. Второй способ удобнее — каркас собирают на земле, затем опускают в опалубку.

Пошаговая сборка для ленточного фундамента:

1. Нарезать хомуты нужной длины. Длина хомута = 2×(ширина ленты + высота ленты) + 10 см на загиб.
2. Нарезать рабочие стержни по длине фундамента с учётом нахлёста 40–50 диаметров (≈ 50–60 см для арматуры 12–14 мм).
3. Уложить нижние рабочие стержни на подкладки (фиксаторы) с шагом 50–70 см. Подкладки обеспечивают защитный слой снизу.
4. Надеть хомуты на нижние стержни с шагом 200–300 мм.
5. Поднять верхние рабочие стержни и вставить в хомуты. Верхние стержни должны быть параллельны нижним.
6. Связать все пересечения вязальной проволокой. На каждое пересечение — 2–3 оборота.
7. Проверить геометрию: расстояние между рабочими стержнями должно быть равномерным, углы — 90°.

Вязка арматуры

Вязка выполняется вязальной проволокой диаметром 1,2–1,6 мм из низкоуглеродистой стали. Сварка не применяется: нагрев меняет структуру стали, делая её хрупкой в зоне шва. Готовые каркасы проверяют на изгиб — сварной шов может треснуть.

Техника вязки:

1. Отрезать проволоку длиной 25–30 см.
2. Согнуть пополам, продеть под пересечение арматур.
3. Крючком или пассатижами обогнуть пересечение.
4. Скрутить 2–3 оборота, чтобы соединение было плотным, но не переусердствовать — проволока лопается при чрезмерном натяжении.

На одно пересечение уходит 15–20 см проволоки. Расход — около 10–15 кг проволоки на 100 пог.м фундамента. Цена — 120–180 руб./кг.

Для ускорения вязки используют вязальный крючок (150–400 руб.) или полуавтоматический пистолет (аренда — 800–1500 руб./день). Ручная вязка занимает 3–5 часов на 100 пог.м каркаса.

Выпуски для стен

Выпуски — стержни арматуры, выступающие из фундамента для связи со стенами. Без выпусков стены не имеют сцепления с фундаментом — это отдельные конструкции, что критично для сейсмостойкости и распределения нагрузок.

Требования к выпускам:

• Диаметр — такой же, как рабочая арматура (12–16 мм).
• Длина — минимум 40 диаметров стержня. Для арматуры 12 мм — 480 мм, для 14 мм — 560 мм, для 16 мм — 640 мм.
• Шаг — по осям несущих стен, обычно через 300–400 мм. На углах — обязательно, минимум 2 стержня с каждой стороны.
• Защита от коррозии — выпуски, которые будут залиты бетоном следующего этапа (армопояс, перекрытие), можно не защищать. Выпуски для газобетонных стен, если они просто торчат — обрезать после бетонирования или загнуть.

Выпуски закладываются на этапе сборки каркаса. Их привязывают к рабочей арматуре, фиксируя в нужном положении. После бетонирования фундамента выступающие концы будут видны — они станут основой для кладки стен.

Усиление углов и примыканий

Углы и места примыкания внутренних стен — зоны концентрации напряжений. Простое пересечение стержней здесь не работает.

Способы усиления:

1. Гнутьё рабочих стержней — стержни загибают под углом 90° с радиусом закругления не менее 10 диаметров. Длина загнутой части — минимум 40 диаметров. Это предпочтительный способ.
2. Дополнительные Г-образные стержни — на углах укладывают отдельные стержни длиной минимум 50 диаметров в каждую сторону от угла. Связывают с основными хомутами.
3. П-образные хомуты — на угол ставят хомут, охватывающий все рабочие стержни с одной стороны. Шаг хомутов в углах — 100–150 мм.

Бетон в углах работает на сжатие, арматура — на раскрытие трещин. Без усиления трещина пойдёт по углу.

Контроль качества армирования

Перед бетонированием проверьте:

1. Защитный слой — замерьте расстояние от арматуры до опалубки. Минимум 40 мм. Используйте щуп или измеритель.
2. Шаг хомутов — проверьте рулеткой. Допуск ±20 мм от проекта.
3. Соединения — каждое пересечение связано? Потяните за стержень — люфт недопустим.
4. Выпуски — на месте ли по осям стен? Длина соответствует требованиям?
5. Чистота — масло, грязь, ржавчина толщиной более 0,5 мм — недопустимы. Протрите арматуру ветошью.
6. Геометрия — диагонали опалубки одинаковы? Перекос каркаса приведёт к неравномерной толщине стенок фундамента.
7. Подставки — фиксаторы защитного слоя установлены? Минимум 4 шт. на 1 м², но не реже 50 см по длине.

Осторожно: Некачественное армирование невозможно исправить после бетонирования. Все ошибки останутся в фундаменте навсегда.

Типичные ошибки

1. Арматура касается опалубки. Нарушен защитный слой — коррозия неизбежна. Проверяйте зазор до заливки.

2. Сварка каркаса. Нагрев делает сталь хрупкой. Используйте только вязку.

3. Неправильный шаг хомутов. Шаг более 300 мм — рабочие стержни могут выпучиться при заливке бетона. Стройте по проекту.

4. Отсутствие выпусков. Стены не связаны с фундаментом. Это грубая ошибка, влияющая на сейсмостойкость.

5. Ржавая арматура. Слой ржавчины более 0,5 мм — удалите щёткой или замените стержень. Сцепление с бетоном снижено.

6. Перехлёст в одном сечении. Все нахлёсты должны быть разнесены минимум на 40 диаметров. Иначе это слабое сечение.

7. Хомуты не связаны с рабочей арматурой. Это просто элемент опалубки, не работающий на растяжение. Связывайте каждое пересечение.

8. Бетонирование без фиксаторов. Каркас всплывёт или сместится при заливке бетона. Закрепите проволокой к опалубке или подпоркам.

FAQ: частые вопросы

Можно ли армировать фундамент одной арматурой без хомутов?

Нет. Хомуты фиксируют рабочую арматуру в проектном положении, воспринимают поперечные усилия и не дают стержням выпучиться при заливке бетона. Без хомутов каркас — не каркас, а набор стержней.

Какой диаметр арматуры нужен для фундамента дома 10×10?

Для дома 10×10 м с ленточным фундаментом 300–400 мм шириной достаточно рабочей арматуры 12–14 мм и хомутов 8 мм. Для более нагруженных конструкций (кирпичный дом в 2 этажа) — 14–16 мм. Точный расчёт делается по нагрузкам в проекте.

Нужно ли делать армирование подошвы фундамента?

Подошва (нижняя часть ленты) работает на сжатие от реакции грунта. Армирование подошвы обязательно, если ширина ленты более 400 мм или фундамент опирается на слабый грунт. В остальных случаях достаточно рабочей арматуры в теле ленты.

Можно ли залить бетон без вибрации арматуры?

Вибрация уплотняет бетон вокруг арматуры, удаляя воздушные полости. Без вибрации появляются раковины, снижающие прочность. Арматура не пострадает, но бетон вокруг неё будет некачественным. Подробнее — в следующей статье.

Что делать, если арматура уже залита бетоном и видны дефекты?

Ничего. Исправить невозможно. Остаётся мониторить состояние фундамента и при появлении трещин — усиливать конструкцию. Поэтому контроль качества перед бетонированием критически важен.

Итоги

Армирование фундамента — это не формальность, а конструктивная необходимость. Правильный каркас включает рабочую арматуру в верхней и нижней зоне, хомуты с шагом 200–300 мм, выпуски для стен и усиление углов. Защитный слой бетона — минимум 40 мм. Вязка — только проволокой, не сваркой.

Следующий этап — бетонирование фундамента. После армирования заливаем бетон, уплотняем его и ухаживаем за поверхностью. Об этом — в статье «Бетонирование фундамента: приёмка бетона, вибрация, уход, сроки».

Источники

• СП 50.13330.2012 «Каменные и армокаменные конструкции»
• СП 63.13330.2018 «Бетонные и железобетонные конструкции»
• СП 22.13330.2011 «Основания зданий и сооружений»
• Пособие по проектированию фундаментов под малоэтажные здания (НИИЖБ)
• Руководство по конструированию железобетонных элементов
