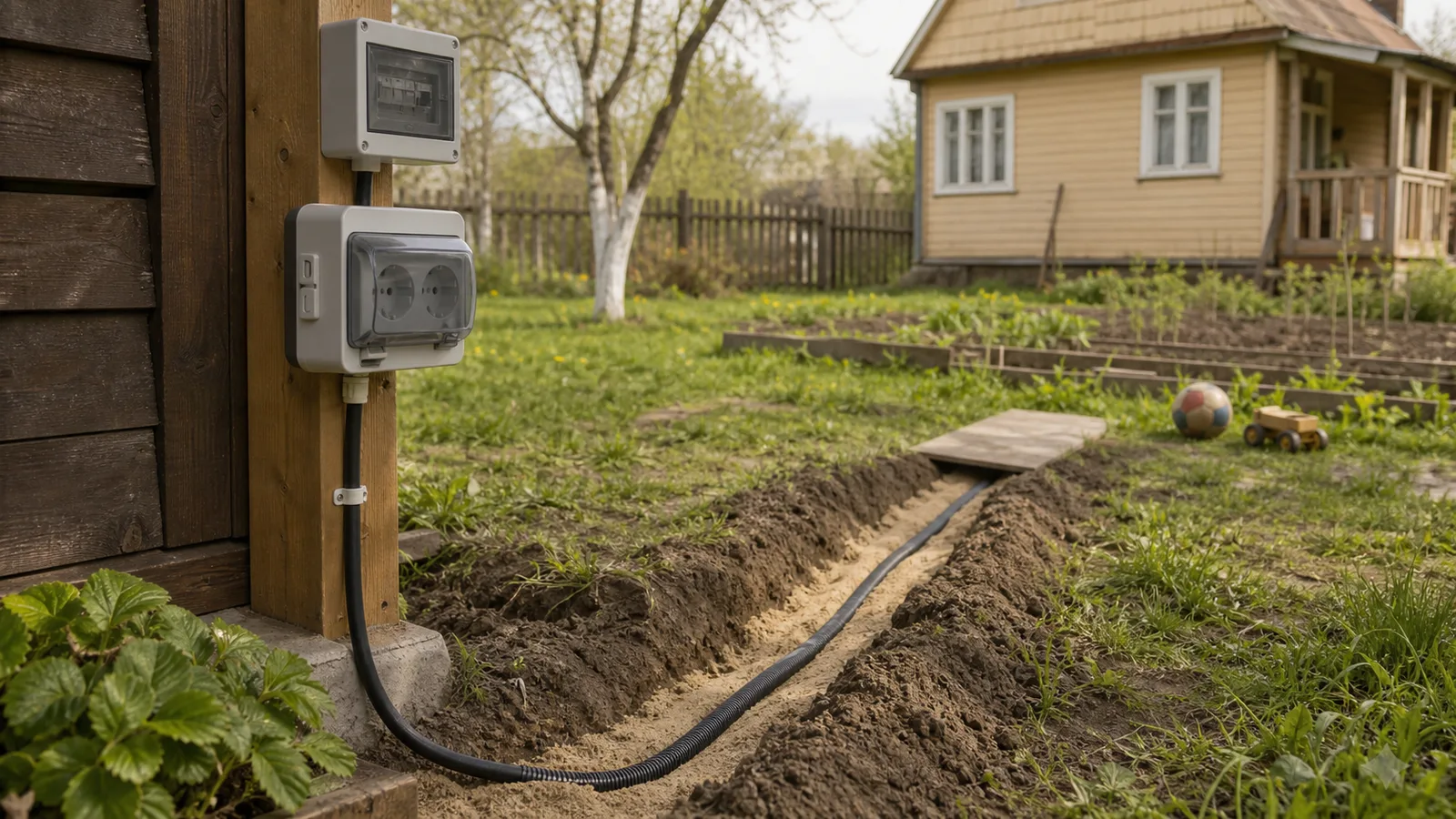

Электробезопасность на участке: влагозащищённые розетки, кабель в земле и защита детей

Электричество на дачном участке — это не только комфорт, но и зона повышенного риска. Дождь, снег, полив, играющие дети и работающая техника создают условия, в которых обычные решения не работают. В этой статье разберём, как обустроить безопасную уличную электрику: какие розетки и разъёмы выбрать, как правильно проложить кабель под землёй, что сделать, чтобы дети не получили удар током и какие устройства защиты обязательны. Материал входит в серию «Электрика в частном доме и на участке» — ранее мы рассматривали резервное питание, следующей статьёй разберём типичные ошибки электрики в доме.

Коротко: что важно понять

1. Любая розетка на улице должна иметь степень защиты не ниже IP44 — защита от брызг и частиц более 1 мм.
2. Кабель в земле прокладывается на глубине 0,4–0,8 м в защитной гофре или трубе, марка — ВВГнг-Ls или ПвВГнг-Ls.
3. На каждый уличный потребитель обязательно ставится УЗО с током утечки 10–30 мА.
4. Дети не должны иметь доступ к розеткам, удлинителям и электроинструменту — розетки размещаются на высоте от 1,2 м или запираются.
5. Металлические конструкции (заборы, ворота, беседки) должны быть заземлены.
6. Уличные светильники и розетки подключаются через отдельные автоматы в щите.
7. При работе с электроинструментом на улице во влажную погоду используется инструмент на 12–36 В или УЗО-розетка.

Влагозащищённые розетки и разъёмы для улицы

Уличная розетка — это не розетка в доме, которую вынесли на улицу под навес. К ней предъявляются совсем другие требования.

Степень защиты IP: что означают цифры

Первая цифра — защита от твёрдых частиц (0–6), вторая — от воды (0–8). Для улицы минимум — IP44: защита от брызг с любого направления и частиц более 1 мм. Для мест, где вода льётся прямо (под навесом без стен, около бассейна), нужна IP45 или IP54. Розетка IP20 — это обычная «домашняя» розетка, на улице она прослужит от силы один сезон.

Виды уличных розеток

Накладные (настенные) — крепятся к стене дома, веранде, забору. Корпус из ABS-пластика или поликарбоната, устойчивого к УФ-излучению. Внутри — контактная группа из латуни без олова (лучше контакт, но быстрее коррозия) или лужёная (чуть хуже проводимость, но не ржавеет). Цена накладной розетки IP44 — 350–800 ₽, IP54 — 700–1500 ₽.

Врезные (для установки в щиты) — монтируются в боксы из стали или пластика. Та же степень защиты, но меньше выступает наружу. Цена — 400–1200 ₽.

Розетки с крышкой — обязательный элемент. Крышка закрывается сама (пружина) или вручную. Без крышки даже IP44 забивается пылью и перестаёт защищать через 1–2 года. Есть модели с индексом «lid» или «cover» в названии.

Разъёмы типа IP44/IP67

Помимо розеток, на участке используются разъёмы (разъединители) — «папа» и «мама» для подключения переносных потребителей. Это тот же принцип, что у удлинителей, но с герметичным соединением. Марки — Iluts (Италия), PCE (Австрия), AST (РФ). Цена комплекта «вилка + розетка» IP67 — 800–2000 ₽. Такой разъём удобен для подключения газонокосилки, насоса, строительного инструмента — вынул и унёс, никаких скруток и оголённых контактов.

УЗО для уличных розеток

Каждая уличная розетка или группа розеток должна быть защищена УЗО. Без УЗО при пробое изоляции (намокла пыль, протёрся кабель) ток пойдёт на корпус прибора — и дальше на человека, который его держит. УЗО отключит питание за 0,03–0,04 секунды при токе утечки 10–30 мА. Это незаметно для здоровья, но спасает жизнь.

Для уличных групп рекомендуется отдельное УЗО на 30 мА — не общее на весь дом (чтобы не выключало всё при проблеме на улице), и с характеристикой А (для переменного и пульсирующего тока). Цена УЗО 40 А / 30 мА — 1200–2500 ₽.

Кабель в земле: прокладка, глубина, защита

Кабель на участке нужен для подключения беседки, бани, гаража, насоса, уличного освещения, видеокамер. Проложить его можно двумя способами — в земле и по воздуху. Воздушный ввод — тема предыдущей статьи (статья 1), здесь разберём подземный.

Когда нужен подземный кабель

Подземный кабель выбирают, когда:

• Расстояние больше 20–30 м (воздушная линия провисает, требует высокой опоры).
• Участок имеет рельеф с перепадами высот.
• Нужно сохранить вид участка без проводов над головой.
• Требуется защита от вандализма и кражи.

Марки кабеля для земли

Кабель в земле эксплуатируется в условиях влажности, перепадов температуры, механических нагрузок (давление грунта). Обычный ВВГнг-Ls подходит для внутренней проводки, для земли нужна усиленная изоляция.

ВВГнг-Ls (3×2,5) — можно, но с дополнительной защитой (гофра, труба). Не содержит галогенов, не горит, но не бронированный. При укладке без защиты прослужит 5–8 лет.

ПвВГнг-Ls (3×2,5) — изоляция из сшитого полиэтилена, выдерживает нагрев до 90 °С, устойчива к влаге. Цена за метр — 120–180 ₽.

АВБбШв (3×2,5) — бронированный кабель (стальная лента под оболочкой), укладывается прямо в землю без гофры. Выдерживает механические нагрузки и грызунов. Цена — 200–300 ₽ за метр.

Рекомендация: для основных линий (баня, гараж, беседка) — АВБбШв, для ответвлений к светильникам — ПвВГнг-Ls в гофре.

Глубина укладки

Согласно ПУЭ п. 2.3. 83, глубина заложения кабеля в земле — не менее 0,7 м. На пахотных землях — не менее 1,0 м. На практике для дачного участка достаточно 0,4–0,5 м: меньше копать, кабель не промёрзнет (для средней полосы РФ глубина промерзания — 1,0–1,5 м). Под дорожками и площадками, где ездит техника, — не менее 0,8 м.

Защита кабеля: гофра, труба, песок

Кабель укладывается не просто в землю, а в защитную оболочку:

• Гофрированная ПНД-гофра диаметром 20–25 мм — защита от точечных нагрузок, проникновения корней. Цена — 15–30 ₽ за метр.
• Пластиковая двустенная труба (производство: КМ, ЭраЭнерго) — жёстче, выдерживает давление грунта. Цена — 25–50 ₽ за метр.
• Песчаная подушка — на дно траншеи насыпается песок слоем 10 см, кабель укладывается на песок, сверху — ещё 10 см песка, затем грунт. Это стандарт при укладке без гофры.

Порядок укладки:

1. Разметить трассу.
2. Выкопать траншею глубиной 0,5 м, шириной 0,3 м.
3. Насыпать песок (10 см).
4. Уложить кабель в гофре или трубе.
5. Уложить сигнальную ленту (желтая или оранжевая, «Осторожно, кабель!») на 20 см выше кабеля.
6. Засыпать грунт с трамбовкой.

Соединения в земле: муфты и коробки

Соединять кабель в земле нежелательно. Если без соединения не обойтись — используется герметичная муфта термоусаживаемая (ТУТ). Муфта надевается на кабель, нагревается феном (120 °С) — полиэтилен усаживается и обжимает место соединения. Цена комплекта муфты — 200–500 ₽.

Распаечные коробки для земли — только герметичные (IP68). Коробка заливается компаундом (двухкомпонентная смола), после застывания вода не проникает. Цена — 300–700 ₽.

Защита детей на участке

Дети на даче — это отдельная категория риска. Они играют везде: в траве, в песочнице, около грядок, в беседке. Электричество на участке не должно быть доступно.

Розетки вне досягаемости

Все уличные розетки размещаются на высоте не менее 1,2 м от земли. Это не гарантия (ребёнок может забраться), но барьер. Лучше — 1,5–1,8 м. Дополнительно: розетки в пластиковом боксе с замком (или на ключ, или на винт), бокс крепится к стене. Цена бокса — 200–500 ₽.

Защита от удлинителей

Удлинитель на улице — это «приглашение» для ребёнка потянуть за провод. Правило: не оставлять удлинитель включённым без присмотра. После использования — убрать в хозяйственное помещение. Для постоянных потребителей (насос, светильник) — стационарная розетка, никаких удлинителей.

Заземление металлических конструкций

Беседка, забор из профнастила, ворота, навес — всё это металлические конструкции, которые могут оказаться под напряжением при пробое кабеля. Они должны быть заземлены. Способ: металлоконструкция соединяется с контуром заземления (статья 4) медным проводом сечением 4–6 мм². Соединение — на болт или хомут. Цена комплекта (провод + хомуты) — 300–600 ₽.

Ограничение доступа к щиту

Распределительный щит на участке (если есть) запирается. Ключ — у взрослых, не в зоне доступа детей. Рядом со щитом — не ставятся скамейки, лестницы, ящики, по которым можно забраться.

Инструктаж для детей

Детей 5–7 лет уже можно учить: «розетка — опасно», «провода трогать нельзя», «если видишь оголённый провод — не трогай, скажи взрослому». Это не заменяет технических мер, но снижает риск. Полноценный инструктаж — с 8–10 лет, когда ребёнок способен понимать последствия.

УЗО и автоматы для уличных потребителей

Каждая уличная группа (розетки, освещение, насос) защищается двумя ступенями: автоматический выключатель + УЗО.

Автоматический выключатель

Автомат защищает от короткого замыкания (КЗ) и перегрузки. Для уличных розеток — 16 А (ток до 3,5 кВт), для освещения — 10 А. Характеристика — С (для бытовых нагрузок с умеренными пусковыми токами). Цена автомата 16 А — 200–400 ₽.

УЗО

УЗО защищает от утечки тока. Для уличных потребителей — 30 мА (безопасный порог), тип — А (реагирует на переменный и пульсирующий ток). Номинал — 40 А или 63 А (в зависимости от суммарной мощности группы). Цена — 1200–2500 ₽.

Дифавтомат

Дифавтомат — это автомат + УЗО в одном корпусе. Удобно, но дороже. Цена дифавтомата 16 А / 30 мА — 1500–3000 ₽. Рекомендация: для уличных групп ставить УЗО + автомат (два модуля), для каждого потребителя — дифавтомат (гараж, баня — по одному на каждый ввод).

Безопасность при работе с электроинструментом на улице

Электроинструмент (дрель, болгарка, газонокосилка) на улице — это работа во влажной среде. Риск удара током возрастает.

Правило: УЗО-розетка или понижающий трансформатор

При работе с инструментом на улице во влажную погоду (дождь, роса, мокрая трава) используется одна из двух схем:

1. УЗО-розетка (УЗО встроено в розетку) — вставляется в обычную розетку, инструмент подключается в УЗО-розетку. При утечке — отключение за 0,03 с. Цена — 800–1500 ₽.

2. Понижающий трансформатор 220 В / 12–36 В — инструмент работает на пониженном напряжении. Безопасно, но маломощно (не для всех инструментов). Цена трансформатора 500 Вт — 2000–4000 ₽.

Рекомендация: для редких работ — УЗО-розетка (дешевле), для регулярных (стройка, ремонт) — трансформатор.

Второе правило: не работать в одиночку

При работе с электроинструментом на улице рядом должен быть кто-то, кто может помочь или вызвать помощь. Это не про электрику, но про безопасность.

Молниезащита для участка

Если на участке есть молниеприёмник (статья 5), то кабели от него идут в землю — к контуру заземления. Это отдельная система, связанная с общим заземлением дома. Важно: токоотвод не должен проходить рядом с уличными кабелями (расстояние — не менее 1 м), иначе при ударе молнии индуцированное напряжение пробьёт изоляцию уличной проводки.

Безопасность при поливе и работе с водой

Вода и электричество — опасное сочетание. Правила:

• Насос для полива (погружной или поверхностный) подключается через УЗО.
• Шланг и распылитель — диэлектрики, но мокрые руки + работа с инструментом — это риск.
• Не включать насос, стоя в воде (лужа, мокрый грунт), без резиновых сапог.
• Розетка для насоса — влагозащищённая IP44+, на высоте, не в зоне брызг.

Типичные ошибки

1. Обычная розетка IP20 на улице — прослужит один сезон, контакты заржавеют.
2. Кабель в земле без гофры — быстро повреждается от влаги и корней.
3. Глубина укладки 20–30 см — кабель промёрзает, рвётся при пучении грунта.
4. Одна УЗО на весь дом — при проблеме на улице отключит весь дом.
5. Отсутствие заземления на беседке или заборе — металл окажется под напряжением.
6. Удлинитель без УЗО во дворе — риск удара током при намокании.
7. Соединение кабелей скруткой в земле — скрутка окисляется, линия выходит из строя.
8. Отсутствие сигнальной ленты — при земляных работах кабель перебивается.

FAQ: частые вопросы

Можно ли проложить кабель в земле без гофры?

Можно, если кабель бронированный (АВБбШв). Обычный ВВГнг-Ls без гофры прослужит меньше, особенно во влажном грунте. Рекомендация: для надёжности — гофра или труба.

Какой кабель выбрать для уличного освещения?

Для светильников (фонари, прожекторы) — ПвВГнг-Ls сечением 1,5 мм² (до 3 кВт) в гофре. Если светильник на столбе — кабель заходит внутрь столба, поэтому нужна изоляция, устойчивая к нагреву.

Нужно ли УЗО для уличного освещения?

Да. Светильник может разбиться, провод может перетереться. УЗО отключит питание до удара током. Обязательно.

Как защитить кабель от грызунов?

Бронированный кабель (АВБбШв) — стальная лента защищает от грызунов. Дополнительно — гофра из ПНД (её грызуны не едят). Если грызуны активны — кабель закладывается в стальную трубу (водопроводную), но это дорого.

Ребёнок может дотянуться до розетки на высоте 1,2 м — что делать?

1,2 м — это минимальная высота. Лучше — 1,5 м. Дополнительно: розетка в запираемом боксе. Бокс крепится на винты, ребёнок не откроет.

Можно ли подключить баню и гараж к одному кабелю?

Можно, но каждая группа (баня, гараж) защищается отдельным автоматом и УЗО. Сечение кабеля — 2,5 мм² (до 3,5 кВт) или 4 мм² (до 5,5 кВт), в зависимости от суммарной нагрузки. Лучше — отдельный кабель на каждый ввод: меньше соединений, проще обслуживание.

Итоги

Безопасная электрика на участке — это комплекс мер: влагозащищённые розетки IP44+, кабель в земле на глубине 0,4–0,8 м в гофре или бронированный, УЗО 30 мА на каждую уличную группу, заземление всех металлических конструкций и защита детей от доступа к розеткам и проводам. Затраты на безопасность — 3000–8000 ₽ (розетки, кабель, УЗО, гофра, заземление), но это вложения в здоровье и жизнь. Электрика на участке работает круглый год в сложных условиях — экономия на качестве компонентов оборачивается ремонтом или, что хуже, поражением током.

В следующей статье разберём 10 типичных ошибок электрики в доме: из-за чего выбивает автоматы, горит техника и случаются возгорания.

Источники

• Правила устройства электроустановок (ПУЭ), 7-е издание, глава 2.3 «Кабельные линии напряжением до 10 кВ».
• ГОСТ Р 50571.5.52-2011 «Электроустановки зданий. Часть 5-52. Выбор и монтаж электрооборудования. Кабельные каналы».
• ГОСТ 14254-2015 (IEC 60529:2013) «Степени защиты, обеспечиваемые оболочками (IP-код)».
• СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения» (нормы прокладки трубопроводов, применимы к кабелю).
• Рекомендации производителей: КМ, ЭраЭнерго, AST (технические паспорта на кабели и разъёмы).
