Греющий кабель для труб: когда нужен, какой выбрать и как смонтировать без протечек

В предыдущей статье мы разобрали, какие трубы выбрать для водоснабжения — полипропилен, сшитый полиэтилен, металлопластик или медь. Но даже самая надежная труба бесполезна, если зимой в ней образуется ледяная пробка. В регионах, где температура опускается ниже -15°C, замерзание водопровода — вопрос не «если», а «когда». Греющий кабель решает эту задачу, но неправильный выбор типа кабеля или ошибки при монтаже оборачиваются протечками, перерасходом электричества или выходом системы из строя в самый неподходящий момент.

В этой статье вы узнаете, когда греющий кабель действительно необходим, какие типы кабелей существуют, как рассчитать нужную мощность и смонтировать систему так, чтобы она работала десятилетиями без протечек и аварий.

Коротко: что важно понять

1. Греющий кабель нужен, если трубы проложены выше глубины промерзания грунта (обычно менее 1,5 м) или ввод в дом выполнен через неутепленный фундамент.
2. Саморегулирующийся кабель дороже резистивного, но экономит электричество и не перегорает при перехлесте.
3. Мощность кабеля выбирают из расчета 10–15 Вт на погонный метр трубы в регионах с морозами до -25°C, и 15–25 Вт/м — для районов с температурами ниже -30°C.
4. Кабель укладывают вдоль трубы снаружи или внутри (при диаметре трубы от 25 мм), но внутренний монтаж требует специального исполнения кабеля.
5. Обязательно используют теплоизоляцию поверх кабеля — без нее теплопотери сводят на нет весь эффект.
6. Система работает под управлением термостата, который включает кабель при +3°C и выключает при +10°C.
7. Стоимость греющего кабеля — от 150 до 500 ₽ за погонный метр, полная система с термостатом и монтажом — от 3 000 до 15 000 ₽ на 10 метров водопровода.

Когда греющий кабель действительно нужен

Не каждому дому нужен греющий кабель. Решение зависит от трех факторов: глубины прокладки труб, температуры в регионе зимой и конструктивных особенностей ввода воды в дом.

Глубина промерзания

В центральной России глубина промерзания грунта составляет 1,2–1,5 м. Если водопровод проложен ниже этого уровня, кабель, как правило, не требуется. Но это правило работает только при соблюдении двух условий: труба засыпана грунтом без пустот, и уровень грунтовых вод не поднимается выше середины траншеи зимой. На практике оба условия выполняются редко — особенно на участках с высоким УГВ или в глинистых грунтах, где морозное пучение создает пустоты вокруг трубы.

Региональные температуры

В южных регионах (Краснодарский край, Ростовская область, Крым) средняя температура января редко опускается ниже -5°C, и греющий кабель не нужен даже при небольшой глубине прокладки. В средней полосе (Подмосковье, Поволжье, Черноземье) морозы до -25°C случаются 2–3 недели за зиму — кабель желателен для ввода в дом и участков под неотапливаемыми постройками. На Урале, в Сибири и в северных регионах (Архангельская область, Якутия, Магадан) температуры ниже -35°C — кабель необходим на всем протяжении водопровода от скважины до дома.

Конструктивные риски

Даже при глубокой прокладке греющий кабель обязателен в следующих случаях:

• Ввод через фундамент — в месте прохода трубы через бетонное основание образуется «мостик холода», и труба промерзает даже при глубине 2 м.
• Участки под неотапливаемыми помещениями — ввод в баню, гараж, хозблок, где нет постоянного отопления.
• Короткие вертикальные участки — подъем от скважины к дому, особенно если скважина расположена выше уровня дома.
• Трубы в канализации — стоки могут замерзнуть при температуре ниже -20°C, если сливной трубопровод проложен недостаточно глубоко.

Осторожно: Не рассчитывайте на «авось». Замерзание водопровода происходит обычно ночью, когда температура достигает минимума, а вы находитесь в доме и не можете быстро устранить аварию. Стоимость отогрева трубы горелкой или бурения новой скважины — от 20 000 до 80 000 ₽.

Типы греющего кабеля: что выбрать

Существует два основных типа греющих кабелей — резистивный и саморегулирующийся. Принцип работы разный, и это определяет область применения.

Резистивный кабель

Резистивный кабель имеет постоянное сопротивление по всей длине и выделяет одинаковое количество тепла на каждом метре. Это простейший и самый дешевый вариант — от 150 до 250 ₽ за погонный метр.

Преимущества:

• Низкая цена.
• Простая конструкция.
• Стабильная мощность по всей длине.

Недостатки:

• Нельзя укорачивать — при обрезке нарушается сопротивление, и кабель перегорает.
• Не рекомендуется перехлестывать — перегрев в точке пересечения приводит к выходу из строя.
• Работает на полную мощность постоянно, пока включен — повышенный расход электричества.

Резистивный кабель подходит для коротких участков (до 10–15 м) с постоянной нагрузкой, где нет риска перехлеста. Это может быть ввод в дом через фундамент или участок под одной неотапливаемой постройкой.

Саморегулирующийся кабель

Саморегулирующийся кабель (саморегулирующийся, или self-regulating) содержит полупроводниковую матрицу между двумя токопроводящими жилами. Сопротивление матрицы зависит от температуры: чем холоднее, тем меньше сопротивление и больше выделяется тепла. При нагреве до +5°C и выше мощность падает практически до нуля.

Преимущества:

• Автоматическое регулирование мощности — экономия электричества до 30–50% по сравнению с резистивным.
• Не перегорает при перехлесте — матрица снижает мощность в точке перегрева.
• Можно обрезать любой длины — кабель сохраняет характеристики.
• Срок службы — 15–20 лет при правильном монтаже.

Недостатки:

• Высокая цена — от 350 до 500 ₽ за погонный метр (в 2–3 раза дороже резистивного).
• При длительном простое (более 2–3 лет) матрица может деградировать — мощность снижается.

Осторожно: Не покупайте «универсальные» саморегулирующиеся кабели без маркировки температурного диапазона. Кабели для бытового водоснабжения рассчитаны на температуру до +85°C, промышленные — до +250°C. Использование неподходящего кабеля приводит к быстрому выходу из строя.

Экранированный и неэкранированный кабель

Все греющие кабели делятся на экранированные (с медной оплеткой) и неэкранированные. Экранированный кабель имеет заземление, что обязательно при монтаже внутри помещений и желательно на улице. Неэкранированный кабель дешевле на 10–15%, но не имеет защиты от электромагнитных помех и не заземляется.

Для водопровода рекомендуется экранированный кабель — он безопаснее и надежнее.

Как рассчитать нужную мощность

Мощность греющего кабеля измеряется в ваттах на погонный метр (Вт/м) и подбирается в зависимости от трех факторов: диаметра трубы, минимальной температуры воздуха зимой и наличия теплоизоляции.

Базовые рекомендации

Для регионов с минимальной температурой до -25°C:

• Труба диаметром 20–25 мм: 10 Вт/м.
• Труба диаметром 32–40 мм: 15 Вт/м.
• Труба диаметром 50 мм и более: 20 Вт/м.

Для регионов с минимальной температурой ниже -30°C:

• Труба диаметром 20–25 мм: 15 Вт/м.
• Труба диаметром 32–40 мм: 20 Вт/м.
• Труба диаметром 50 мм и более: 25 Вт/м.

Эти значения действительны при условии использования теплоизоляции толщиной не менее 20 мм. Без изоляции мощность требуется в 2–3 раза выше, что делает систему неэкономичной.

Пример расчета

Допустим, вы прокладываете водопровод от скважины до дома длиной 25 м. Труба — полипропилен PN20 диаметром 32 мм. Регион — Подмосковье, минимальная температура зимой — -28°C. Теплоизоляция — вспененный полиэтилен 20 мм.

По таблице для -25°C и трубы 32 мм требуется 15 Вт/м. Общая мощность: 25 м × 15 Вт/м = 375 Вт.

Ближайший стандартный кабель — 400 Вт (16 Вт/м). Запас по мощности 6% достаточен для надежной работы.

Способы монтажа греющего кабеля

Существует два способа монтажа: снаружи трубы и внутри трубы. У каждого свои требования, преимущества и ограничения.

Наружный монтаж

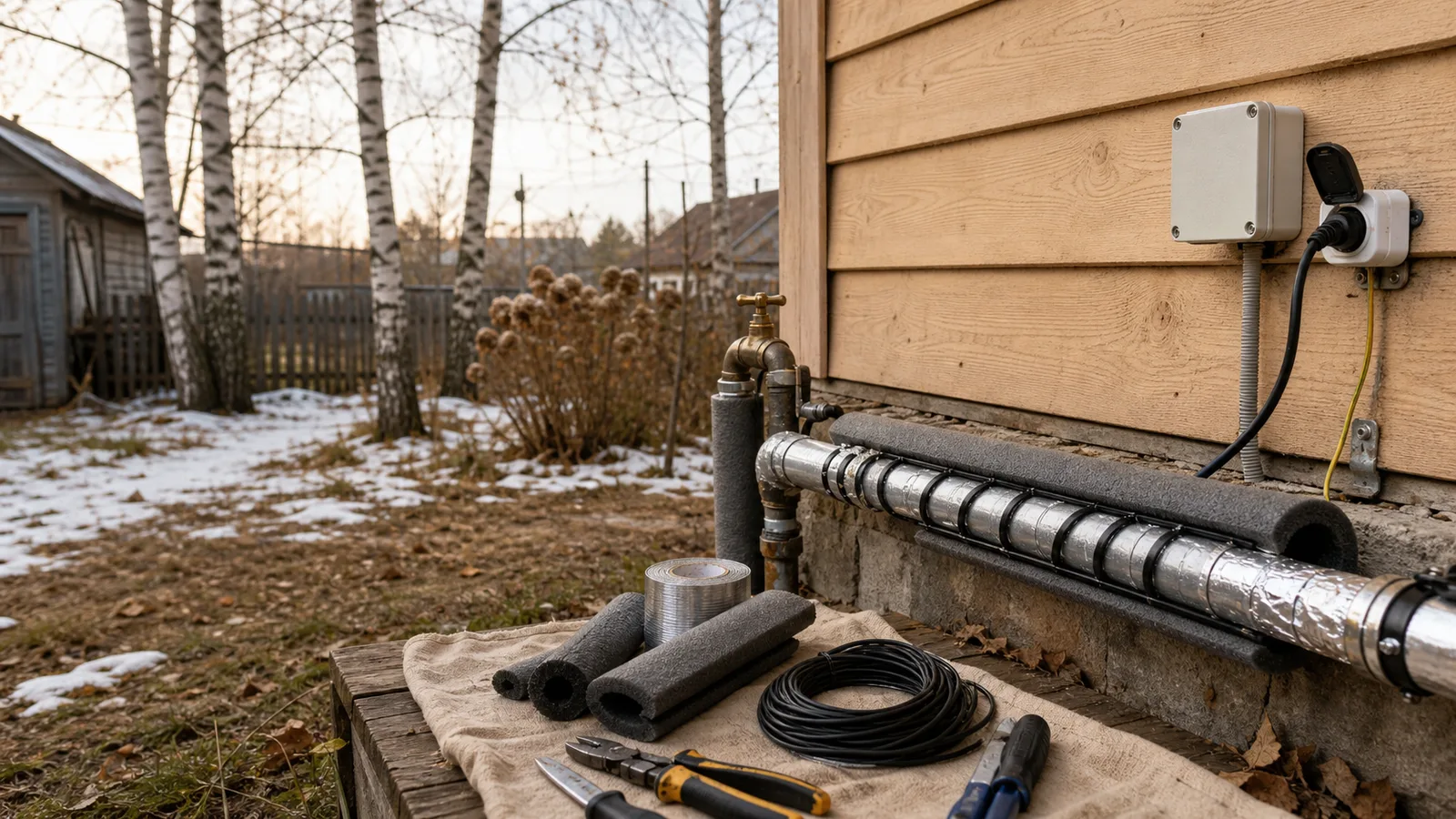

Кабель укладывается по поверхности трубы и фиксируется алюминиевым скотчем или пластиковыми хомутами через каждые 30–50 см.

Способы укладки:

• Прямо вдоль — кабель приклеивается к трубе по всей длине. Самый простой способ, подходит для труб любого диаметра.
• Волнистой линией (змейкой) — кабель укладывается поперек трубы змейкой с шагом 10–15 см. Рекомендуется для труб диаметром 50 мм и более, где прямая укладка дает недостаточную площадь контакта.
• Спиралью — кабель обматывается вокруг трубы с шагом 5–7 см. Применяется редко, только для коротких участков с высоким риском промерзания (например, на вводе в дом).

Алгоритм монтажа:

1. Очистите трубу от грязи, пыли, следов смазки и влаги.
2. Размотайте кабель, не допуская перегибов радиусом менее 6 диаметров кабеля.
3. Уложите кабель вдоль трубы (или змейкой), фиксируя алюминиевым скотчем через каждые 30–50 см. Скотч оборачивается вокруг трубы вместе с кабелем, обеспечивая плотный контакт.
4. Не натягивайте кабель — он должен лежать свободно, с запасом на тепловое расширение.
5. Проконтролируйте отсутствие перехлестов и петель.
6. Наденьте теплоизоляцию поверх кабеля сразу после монтажа, не оставляя кабель на открытом воздухе более 2–3 часов.

Внутренний монтаж

Кабель вводится внутрь трубы через специальный сальник (гермоввод) и располагается вдоль оси трубы. Этот способ применяется, когда наружный монтаж невозможен — например, если труба уже засыпана в траншее или проложена в фундаменте.

Требования к внутреннему монтажу:

• Диметр трубы — не менее 25 мм (для кабеля 10–15 Вт/м). При меньшем диаметре затрудняется проход воды.
• Кабель должен быть специального исполнения — с оболочкой из пищевого полиэтилена или фторопласта, устойчивой к контакту с водой.
• Обязательно устанавливается сальник с уплотнением — иначе в месте ввода образуется протечка.

Преимущества внутреннего монтажа:

• Кабель находится в слое воды и прогревает ее изнутри — КПД выше.
• Не требуется теплоизоляция на этом участке (но желательна для снижения теплопотерь).
• Кабель защищен от механических повреждений грунтом.

Недостатки:

• Сложность замены кабеля при выходе из строя — требуется демонтаж участка трубы.
• Ограничения по диаметру трубы.
• Сальник требует периодической проверки и обслуживания.

Осторожно: Не используйте обычный греющий кабель для внутреннего монтажа. Оболочка кабеля должна быть сертифицирована для контакта с питьевой водой. Обычный кабель без пищевой оболочки выделяет вредные вещества и быстро разрушается.

Термостат и управление

Греющий кабель не должен работать постоянно — это неэкономично и сокращает срок службы. Система управляется термостатом (терморегулятором), который включает кабель при достижении заданной температуры и выключает при прогреве.

Настройка термостата

Рекомендуемые значения:

• Включение: +3°C (при этой температуре риск замерзания воды становится реальным).
• Выключение: +10°C (вода прогревается выше точки замерзания с запасом).

Термостат устанавливается в отапливаемом помещении (котельная, подвал) и подключается к кабелю через герметичный ввод. Датчик температуры крепится к трубе в самой холодной точке (обычно на выходе из скважины или в месте ввода в дом).

Типы термостатов

• Механический (капиллярный) — простой и надежный, без электроники. Управляет включением/выключением по температуре датчика. Стоимость — от 800 до 1 500 ₽.
• Электронный — имеет дисплей, позволяет задавать расписание работы, ведет статистику потребления. Стоимость — от 2 000 до 5 000 ₽.
• Смарт-термостат — управляется через приложение, интегрируется в систему «умного дома». Стоимость — от 6 000 до 12 000 ₽.

Для частного дома достаточно механического термостата — он надежен, прост в настройке и не требует питания.

Теплоизоляция: без нее кабель бесполезен

Греющий кабель без теплоизоляции — это обогреватель, который греет воздух, а не трубу. Потери тепла на открытом воздухе достигают 80–90%, и система работает впустую, потребляя электричество и не защищая трубу от промерзания.

Виды теплоизоляции

• Вспененный полиэтилен (пенополиэтилен, ППЭ) — самый популярный вариант. Толщина — от 9 до 32 мм. Стоимость — от 30 до 80 ₽ за метр (трубка 25 мм). Рабочая температура — до +100°C.
• Минеральная вата (минераловатные цилиндры) — выдерживает высокие температуры, не горит. Толщина — от 20 до 50 мм. Стоимость — от 50 до 120 ₽ за метр. Требует дополнительной гидроизоляции — мокрый утеплитель теряет свойства.
• Пенополиуретан (ППУ) в скорлупе — жесткая изоляция в виде двух половинок. Толщина — от 25 до 60 мм. Стоимость — от 60 до 150 ₽ за метр. Самая эффективная изоляция, но сложнее в монтаже.
• Пенопласт (пенополистирол) — дешевый, но горючий и боится грызунов. Не рекомендуется для греющего кабеля.

Правила монтажа изоляции

1. Наденьте изоляцию на трубу с кабелем сразу после монтажа кабеля.
2. Стыки изоляции проклейте алюминиевым скотчем — не допускайте щелей.
3. Наденьте поверх изоляции защитный кожух (гофрированную трубу или металлический кожух) на участках выше уровня земли — для защиты от механических повреждений и грызунов.
4. Засыпьте траншею ровным грунтом без камней и строительного мусора.

Подключение к электричеству

Греющий кабель подключается к выделенной линии электропитания с собственным автоматическим выключателем.

Требования к электропроводке

1. Мощность линии — рассчитывается по формуле: мощность кабеля / 220 В = ток в амперах. Автомат выбирается на ступень выше (например, для кабеля 400 Вт — автомат 4 А, ближайший номинал 6 А).
2. Сечение провода — для кабеля мощностью до 500 Вт достаточно сечения 1,5 мм² меди. Для мощности 500–1500 Вт — 2,5 мм².
3. УЗО — обязательно устанавливается УЗО на 30 мА для защиты от утечки тока (особенно при наружном монтаже и отсутствии заземления).
4. Заземление — экранированный кабель должен быть заземлен.

Схема подключения
