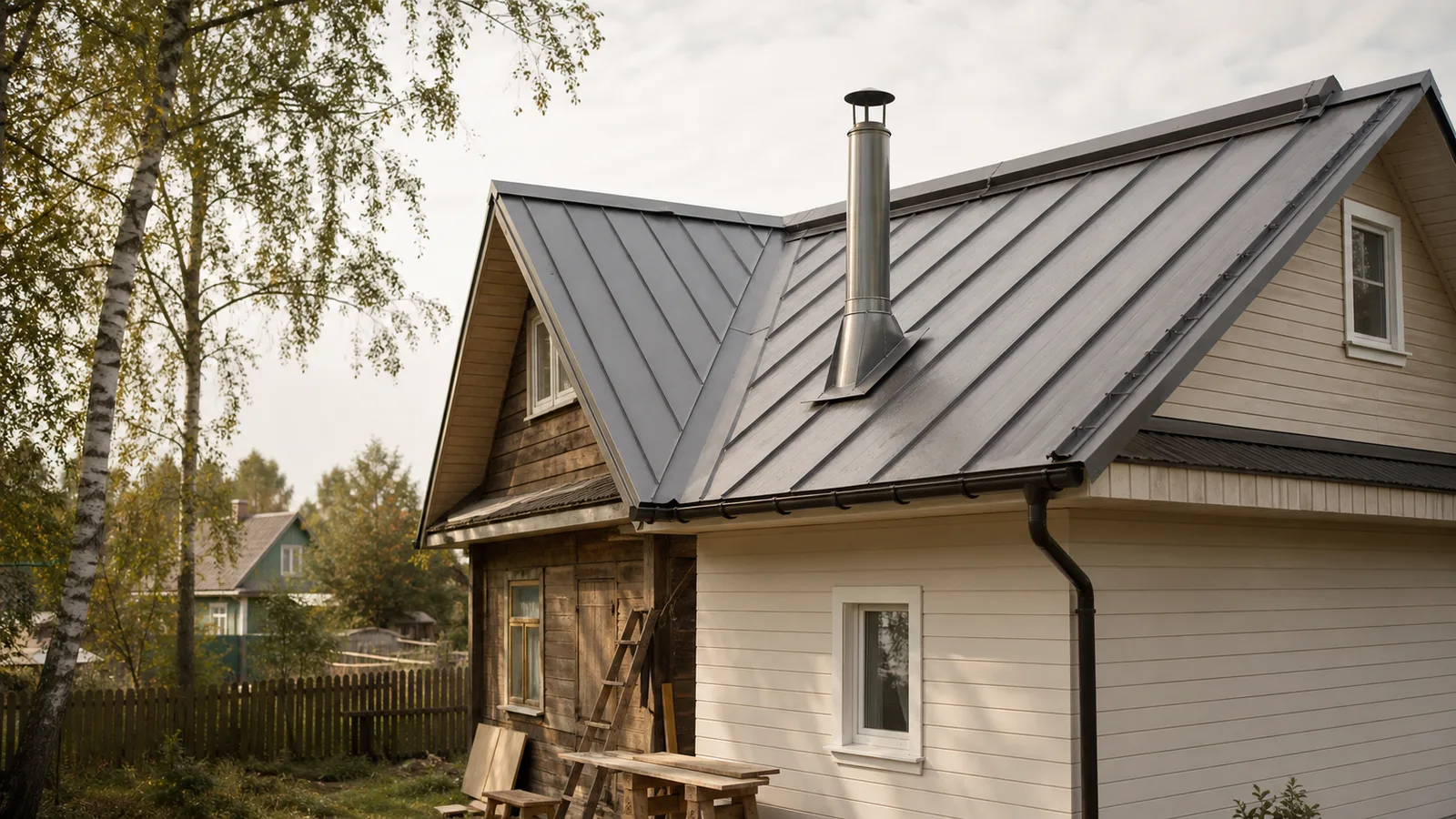

Узлы кровли: ендова, примыкание к трубе, конёк, карниз

Кровля — это не просто покрытие скатов. Это сложная система, где каждое соединение требует отдельного внимания. Ендова, примыкание к трубе, конёк и карниз — именно эти узлы определяют, будет ли крыша протекать через 3 года или через 15. В предыдущей статье мы разобрали фальцевую кровлю: её виды, монтаж и ремонт. Теперь перейдём к тем местам, где скаты встречаются друг с другом или с инженерными конструкциями.

В этой статье вы получите пошаговые инструкции по монтажу каждого узла, узнаете, какие ошибки допускают чаще всего, и получите рекомендации по выбору материалов. Статья относится к серии «Кровля дома: материалы, монтаж, ремонт» — следующая публикация расскажет о снегозадержателях и водосточной системе.

Коротко: что важно понять

• Ендова — внутренний угол между двумя скатами, по которому стекает основная масса воды. Это самый уязвимый участок кровли.
• Примыкание к трубе — место выхода дымохода или вентиляции через кровлю. Требует надёжной гидроизоляции и обхода элементами.
• Конёк — горизонтальная линия соединения двух скатов в верхней части крыши. Обеспечивает вентиляцию подкровельного пространства.
• Карниз — нижний свес кровли, который защищает стены от дождя и обеспечивает вентиляцию подкровельного пространства.
• Все узлы требуют дополнительной гидроизоляции независимо от основного кровельного материала.
• Неправильный монтаж узлов — главная причина протечек, а не дефекты основного покрытия.

Что такое узлы кровли и почему они важны

Узлы кровли — это места концентрации напряжений и потоков воды. Когда два ската сходятся под углом, образуется ендова. Когда кровля встречается с вертикальной конструкцией — трубой, стеной, мансардным окном — образуется примыкание. Каждый такой переход нарушает целостность гидроизоляционного слоя и создаёт потенциальное место протечки.

В отличие от основного ската, где вода стекает по кровельному материалу, в узлах вода движется по другим правилам. В ендове сходятся потоки с двух скатов — скорость и объём воды здесь значительно выше. На примыкании вода неизбежно встречает вертикальную преграду и стремится затечь под покрытие. Без правильной организации этих участков даже идеально уложенная металлочерепица или гибкая черепица начнёт протекать через 1-2 сезона.

Стоимость материалов для узлов составляет около 15-25% от общей стоимости кровли, но именно эти участки требуют 40% времени и внимания при монтаже.

Ендова: устройство и монтаж

Ендова — это внутренний угол между двумя скатами кровли. В отличие от конька, где скаты расходятся, ендова их собирает. По ендове стекает основной объём воды с обоих скатов, поэтому устройство этого узла требует особого внимания.

Виды ендовы

Открытая ендова — самый распространённый вариант для металлочерепицы и профнастила. Вода стекает по открытому желобу между рядами черепицы. Требует укладки подкладочного ковра или ендового желоба из оцинкованной стали.

Закрытая ендова — применяется на гибкой черепице и некоторых видах металлочерепицы со специальным профилем. Края кровельного материала с двух скатов сходятся и перекрывают друг друга, скрывая желоб.

Переплетённая ендова — используется на гибкой черепице. Гонты с двух скатов переплетаются между собой, создавая водонепроницаемое соединение.

Подготовка основания под ендову

1. Убедитесь, что обрешётка в зоне ендовы выполнена из сплошного дощатого настила. Минимальная толщина доски — 25 мм, ширина — не менее 300 мм от оси ендовы в каждую сторону.
2. Все деревянные элементы обработайте антисептиком.
3. Уложите подкладочный ковёр с нахлёстом не менее 30 см от оси ендовы. Ковёр крепите к обрешётке кровельными гвоздями с шагом 20-25 см.
4. Для металлочерепицы и профнастила установите ендовый желоб. Желоб должен выступать не менее 250 мм под кровельным материалом с каждой стороны.

Монтаж ендового желоба

1. Желоб изготовьте из оцинкованной стали толщиной 0,5-0,7 мм или из алюминия. Ширина желоба — 300-600 мм в зависимости от длины ендовы.
2. Уложите желоб на подкладочный ковёр, закрепите к обрешётке саморезами в местах, которые впоследствии перекроются кровельным материалом.
3. Верхний край желоба загните под кровельный материал, нижний край оставьте свободным для стока воды.
4. Нахлёст между секциями желоба — не менее 200 мм. Места нахлёста обработайте герметиком.

Укладка кровельного материала в зоне ендовы

1. Размечайте линию реза на кровельном материале так, чтобы между краем листа и осью ендовы оставалось 60-100 мм для открытой ендовы.
2. Режьте материал ножницами по металлу или дисковой пилой с твердосплавными зубьями. Не используйте болгарку — она сжигает цинковое покрытие.
3. Уложите материал с обеих сторон ендовы, оставив зазор 50-70 мм для открытого стока воды.
4. Крепите листы к обрешётке, отступая не менее 150 мм от оси ендовы — это оставит пространство для воды и предотвратит протечки в местах крепления.

Осторожно: Не заполняйте ендову герметиком полностью — это создаст барьер для воды и вызовет протечку. Герметик наносите только на места нахлёстов желоба.

Примыкание к трубе: пошаговая инструкция

Примыкание к трубе — один из самых сложных узлов. Здесь кровля встречается с вертикальной конструкцией, и вода неизбежно стремится затечь в щель. Правильное устройство примыкания требует комплексного подхода: гидроизоляция, обходные элементы и дополнительная защита.

Выбор места расположения трубы

По возможности располагайте трубу на коньке или вблизи него. В этом случае вся вода стекает от примыкания вниз. Если труба расположена на скате, выше неё образуется «карман», где скапливается снег и вода — это создаёт дополнительную нагрузку на узел примыкания.

Оптимальное сечение дымохода — не менее 380×380 мм для дровяных печей и 250×250 мм для газовых котлов. Это обеспечивает достаточную тягу и позволяет организовать правильное примыкание.

Материалы для примыкания

• Гидроизоляционная мембрана — укладывается под кровельный материал
• Самоклеящаяся гидроизоляционная лента — для дополнительной герметизации
• Пристенный профиль (отражающий фартук) — из стали с полимерным покрытием
• Прижимная планка — для фиксации фартука к стене
• Герметик — силиконовый или полиуретановый
• Кровельные гвозди или саморезы — для крепления элементов

Этапы монтажа примыкания

1. Гидроизоляция. Уложите гидроизоляционную мембрану с нахлёстом не менее 15 см. Обрежьте мембрану по контуру трубы с припуском 5-7 см. Заверните края мембраны на боковые поверхности трубы и закрепите клейкой лентой или прижимной планкой.

2. Облицовка трубы. Обложите трубу кирпичом или облицовочным камнем до уровня, превышающего кровлю не менее чем на 2 ряда. Это предотвратит попадание брызг воды под обходные элементы.

3. Монтаж нижнего фартука. Изготовьте нижнюю планку фартука из оцинкованной стали. Планка должна заходить под кровельный материал не менее чем на 150 мм и подниматься по трубе на 100-150 мм. Закрепите планку к обрешётке саморезами.

4. Монтаж боковых и верхнего фартука. Установите боковые планки, которые перекрывают нижний фартук. Верхняя планка должна заходить под кровельный материал или под конёк. Все планки соединяйте внахлёст не менее 100 мм с герметиком.

5. Герметизация швов. Нанесите герметик на все стыки планок с трубой и между собой. Для наружных швов используйте морозостойкий силиконовый герметик.

6. Дополнительная защита. При возможности установите защитный козырёк из стали над трубой. Козырёк отведёт брызги воды и уменьшит нагрузку на примыкание.

Примыкание к вентиляционным трубам

Вентиляционные трубы меньшего диаметра (до 150 мм) обходят иначе. Для них используют готовые проходные элементы — манжеты из силикона или ЭПДМ-резины. Манжета надевается на трубу, нижняя часть приклеивается к кровельному материалу, верхняя — обжимается хомутом.

Для труб диаметром 100-120 мм стоимость проходного элемента — 800-2500 рублей в зависимости от материала и производителя.

Конёк: устройство вентилируемого узла

Конёк — это горизонтальная линия, где сходятся верхние края двух скатов. Через конёк происходит основной воздухообмен в подкровельном пространстве, поэтому узел должен быть герметичным для воды и проницаемым для воздуха.

Виды коньков

Вентилируемый конёк — имеет щелевую структуру или перфорацию, обеспечивающую движение воздуха. Применяется на холодных чердаках и в домах с неутеплённой кровлей.

Глухой конёк — сплошная планка без вентиляционных отверстий. Используется на утеплённых мансардах при наличии других вентиляционных каналов.

Полукруглый конёк — декоративный элемент для металлочерепицы. Требует установки полукруглого конькового элемента с заглушками на торцах.

Подготовка к монтажу конька

1. Убедитесь, что обрешётка в зоне конька выполнена с зазором не менее 50 мм между крайними досками — это обеспечит вентиляцию.
2. Если используете сплошную обрешётку, установите поверх неё бруски конькового прогона с шагом 300-400 мм.
3. Уложите гидроизоляционную мембрану с перехлёстом через конёк. Мембрана должна выступать над коньком на 5-7 см.
4. Для вентилируемого конька установите коньковый брус с вентиляционными отверстиями или используйте готовые вентиляционные элементы.

Монтаж коньковой планки

1. Уложите коньковую планку на верхние листы кровельного материала. Конёк должен выступать не менее 50 мм с каждой стороны.
2. Крепите планку к обрешётке через волну кровельного материала саморезами длиной 50-70 мм.
3. Нахлёст между секциями конька — не менее 100 мм. Места нахлёста обработайте герметиком.
4. Установите торцевые заглушки на полукруглый конёк — они предотвращают задувание снега и дождя.

Вентиляция через конёк

Расчёт вентиляционных площадей: на каждые 10 м² площади чердака необходимо 0,003-0,005 м² сечения вентиляционных отверстий. Для конька это означает, что при длине конька 10 метров щель должна быть 30-50 мм шириной.

Осторожно: Не закрывайте вентилируемый конёк герметиком полностью — это прекратит воздухообмен и приведёт к образованию конденсата и гниению стропил.

Карниз: свес кровли и подшивка

Карниз — это нижний край кровли, выступающий за плоскость стены. Он решает две задачи: защищает стены от дождя и обеспечивает вентиляцию подкровельного пространства. Ширина карнизного свеса — 500-800 мм для средней полосы России, до 1000 мм в районах с сильными дождями.

Виды карнизного свеса

Стропильный свес — стропила выступают за пределы стены на нужное расстояние. Самый простой вариант, не требует дополнительных конструкций.

Фронтонный свес — продолжение стропил со стороны фронтона. Обычно уже стропильного свеса — 300-500 мм.

Укороченный свес — стропила заканчиваются на стене, свес формируется кобылками — короткими досками, прибитыми к стропилам.

Устройство обрешётки на карнизе

1. Выведите первую доску обрешётки за пределы стены на расстояние, равное ширине свеса минус 30 мм.
2. Вторая доска обрешётки укладывается с шагом, соответствующим типу кровельного материала.
3. На карнизе установите капельник — планку для отвода воды в водосточную систему. Капельник крепится к обрешётке и заводится в желоб водосточной системы.

Подшивка карниза

Подшивка карниза выполняет декоративную функцию и защищает подкровельное пространство от птиц и крупных насекомых. Материалы: софиты (пластиковые или металлические панели), вагонка, строганная доска.

1. Установите направляющие бруски сечением 40×40 мм вдоль стены и по краю свеса.
2. Закрепите направляющие к стропилам или кобылкам саморезами.
3. Нарежьте материал подшивки по размеру с учётом температурного расширения (зазор 5-10 мм).
4. Закрепите панели к направляющим саморезами или специальными клипсами.
5. Обеспечьте вентиляцию: при использовании софитов выбирайте перфорированные панели или оставляйте зазоры.

Вентиляция подкровельного пространства через карниз

Вход воздуха осуществляется через карнизный свес. Для этого используют:

• Перфорированные софиты — 10-15% площади перфорации
• Вентиляционные решётки, устанавливаемые в подшивку — сечение 50-80 см² на каждые 10 м² чердака
• Специальные аэраторы — пластиковые или металлические элементы с сеткой

Суммарная площадь вентиляционных отверстий на карнизе должна быть не менее площади вентиляционных отверстий на коньке.

Типичные ошибки

1. Отсутствие подкладочного ковра в ендове. Укладка кровельного материала непосредственно на обрешётку в зоне ендовы приводит к протечкам через 1-2 сезона.

2. Неправильная герметизация примыкания к трубе. Использование обычного силиконового герметика вместо морозостойкого приводит к растрескиванию и протечке.

3. Закрытие вентилируемого конька. Замазывание щелей конька герметиком прекращает воздухообмен и вызывает конденсат.

4. Недостаточный нахлёст материалов. Нахлёст подкладочного ковра менее 20 см, желоба ендовы менее 15 см — приводит к протечкам.

5. Отсутствие вентиляции в подшивке карниза. Герметичная подшивка без вентиляционных отверстий нарушает воздухообмен.

6. Крепление кровельного материала в зоне ендовы близко к оси. Крепёж, расположенный ближе 150 мм от оси ендовы, перекрывает водосток и вызывает протечки.

7. Неправильное расположение трубы на скате. Размещение трубы в середине ската создаёт «снеговой карман» и повышенную нагрузку на примыкание.

8. Использование болгарки для резки металлочерепицы. Резка болгаркой сжигает цинковое покрытие, коррозия начинается через 2-3 года.

FAQ: частые вопросы

Какой герметик лучше использовать для примыкания к трубе?

Для примыкания используйте морозостойкий силиконовый или полиуретановый герметик с температурным диапазоном от -50°C до +150°C. Срок службы качественного герметика — 10-15 лет. Стоимость — 300-800 рублей за тубу 300 мл.

Можно ли делать ендову без ендового желоба?

Теоретически можно на гибкой черепице при закрытом типе ендовы. Однако ендовый желоб значительно снижает риск протечки и рекомендуется во всех случаях. Стоимость оцинкованного желоба — 800-1500 рублей за погонный метр.

Нужна ли вентиляция в коньке, если чердак не утеплён?

Да, вентиляция необходима независимо от утепления. Без вентиляции влажный воздух из дома конденсируется на холодных элементах стропильной системы, вызывая гниение и плесень.

Какой ширины должен быть карнизный свес?

Оптимальная ширина — 500-800 мм. Меньший свес недостаточно защищает стены от дождя, больший — увеличивает ветровую нагрузку на кровлю.

Что делать, если труба расположена в ендове?

Это самый сложный вариант. Необходимо установить водоотводящий желоб выше трубы, организовать обход трубы по схеме примыкания с дополнительной гидроизоляцией. Рекомендуется привлечь профессионального кровельщика.

Итоги

Узлы кровли — ендова, примыкание к трубе, конёк и карниз — требуют такого же внимания, как и основное покрытие. Именно эти участки определяют долговечность всей кровли. Основные правила:

• Ендова — обязательный подкладочный ковёр и ендовый желоб, крепёж не ближе 150 мм от оси.
• Примыкание к трубе — комплексная гидроизоляция, обходные планки с герметиком, морозостойкие материалы.
• Конёк — вентилируемый узел для холодных чердаков, герметичный — для утеплённых.
• Карниз — вентиляционные отверстия в подшивке, капельник для отвода воды.

Стоимость материалов для узлов при кровле 150 м² составит примерно 25 000-45 000 рублей. Экономия на этих элементах оборачивается протечками и переделкой через 2-3 года.

В следующей статье разберём снегозадержатели и водосточную систему: выбор, расчёт и монтаж.

Источники

• СНиП II-26-76 «Кровли. Нормы проектирования»
• СП 17.13330.2011 «Кровли»
• Рекомендации по применению гидроизоляционных материалов для кровель
• Технические листы производителей кровельных материалов
• Руководства по монтажу металлочерепицы и гибкой черепицы
