Гидроаккумулятор и реле давления: зачем нужны, как настроить и продлить жизнь насосу

В предыдущей статье мы разобрались, как выбрать насос для скважины или колодца — глубинный или поверхностный, исходя из напора и расхода воды. Но даже самый качественный насос быстро выйдет из строя, если включаться при каждом открытии крана. Именно для этого в систему водоснабжения устанавливают гидроаккумулятор и реле давления. Эти два устройства работают в паре: гидроаккумулятор накапливает воду под давлением и сглаживает перепады, а реле давления управляет включением и выключением насоса. В этой статье вы узнаете, как устроен гидроаккумулятор, как правильно его подобрать по объёму, как настроить реле давления и как продлить жизнь насосу на 5–10 лет.

Коротко: что важно понять

1. Гидроаккумулятор — это бак с воздушной подушкой, который накапливает воду и сглаживает перепады давления.
2. Реле давления включает насос при падении давления ниже порога и выключает при достижении верхнего порога.
3. Оптимальный диапазон давления в системе — 1,5–3 атмосферы (или 1,5–3 бара).
4. Объём гидроаккумулятора выбирают из расчёта 20–50 литров на человека в доме.
5. Мембрана в баке со временем изнашивается — проверять каждые 3–5 лет.
6. Неправильная настройка реле приводит к частым включениям насоса и его преждевременному износу.
7. Гидроаккумулятор не только защищает насос, но и обеспечивает стабильный напор воды.

Как устроен гидроаккумулятор и почему он нужен

Гидроаккумулятор (его ещё называют гидропневмобаком или мембранным баком) — это герметичный металлический баллон, внутри которого установлена резиновая мембрана. С одной стороны мембраны находится вода, поступающая из системы водоснабжения, с другой — сжатый воздух. Когда насос включается, вода заполняет бак, сжимая воздух до рабочего давления. Когда кран открывается, вода выходит из бака под давлением сжатого воздуха, и насос включается только тогда, когда давление падает ниже установленного порога.

Зачем это нужно? Без гидроаккумулятора насос включался бы каждый раз, когда вы открываете кран, чтобы помыть руки или налить стакан воды. При интенсивном использовании это приводит к сотням включений в день. Каждое включение — это пусковой ток и механическая нагрузка на двигатель и уплотнения насоса. Ресурс насоса рассчитан на определённое количество циклов включения-выключения, и при превышении этого порога он выходит из строя. Гидроаккумулятор сокращает количество включений в 5–10 раз, продлевая жизнь насосу.

Кроме того, гидроаккумулятор сглаживает гидроудары — резкие скачки давления при закрытии крана. Без него такие удары постепенно разрушают трубы, фитинги и запорную арматуру.

Принцип работы реле давления

Реле давления — это электромеханическое устройство, которое управляет работой насоса в зависимости от давления воды в системе. Оно имеет два настраиваемых порога: нижний (давление включения насоса) и верхний (давление выключения насоса). Стандартная настройка: включение при 1,5 бара, выключение при 3 бара. Эти значения подходят для большинства частных домов с давлением в водопроводе 1,5–3 бара.

Как это работает: когда вы открываете кран, вода из гидроаккумулятора поступает в систему, давление падает. При достижении нижнего порога (1,5 бара) контакты реле замыкаются, и насос включается. Насос накачивает воду в гидроаккумулятор, давление растёт. При достижении верхнего порога (3 бара) контакты реле размыкаются, и насос выключается. Далее вода расходуется из бака до следующего открытия крана.

Реле давления подключается к насосу через электрический кабель и устанавливается на трубопроводе между насосом и гидроаккумулятором. Для удобства обслуживания реле часто монтируют вблизи гидроаккумулятора.

Как выбрать объём гидроаккумулятора

Объём гидроаккумулятора подбирают исходя из количества людей в доме и производительности насоса. Основное правило: чем больше объём, тем реже включается насос и тем стабильнее давление. Однако слишком большой бак при малом расходе воды приводит к застою воды и неприятным запахам.

Рекомендуемые объёмы:

• Для семьи из 1–2 человек — 24–50 литров.
• Для семьи из 3–4 человек — 50–80 литров.
• Для семьи из 5–6 человек — 80–120 литров.
• Для большого дома с несколькими санузлами — 150–200 литров.

Также учитывайте производительность насоса. Если насос подаёт 1,5–2 м³/час, достаточно бака на 50–80 литров. Если насос мощный (3–4 м³/час), объём бака можно увеличить до 100–150 литров для лучшего сглаживания.

Цены на гидроаккумуляторы в 2026 году:

• Бак 24 литра — от 3 000 до 5 000 ₽.
• Бак 50 литров — от 5 000 до 8 000 ₽.
• Бак 100 литров — от 8 000 до 12 000 ₽.
• Бак 150–200 литров — от 12 000 до 20 000 ₽.

Типы гидроаккумуляторов: вертикальные и горизонтальные

Гидроаккумуляторы выпускаются в двух исполнениях — вертикальные и горизонтальные. Выбор зависит от места установки и удобства обслуживания.

Вертикальные баки занимают меньше места по площади, поэтому их чаще устанавливают в небольших котельных или подсобных помещениях. Горизонтальные баки удобнее размещать вдоль стены, и насос можно смонтировать сверху бака, что упрощает подключение.

Для дачи или небольшого дома чаще выбирают вертикальные баки на 24–50 литров. Для коттеджа с большой семьёй — горизонтальные баки на 100–200 литров.

Вне зависимости от типа, важно обеспечить доступ к воздушному клапану для подкачки воздуха раз в 3–5 лет.

Устройство мембраны и уход за ней

Внутри гидроаккумулятора находится мембрана — резиновый пузырь, который растягивается при заполнении водой и сжимается при её расходе. Мембрана изготавливается из EPDM (этилен-пропиленового каучука) — материала, устойчивого к воде и перепадам температур. Срок службы мембраны — 5–10 лет, в зависимости от качества воды и интенсивности эксплуатации.

Признаки износа мембраны:

• Вода из крана приобретает неприятный привкус или запах.
• Давление в системе падает быстрее, чем обычно.
• При нажатии на ниппель воздушного клапана выходит вода (признак разрыва мембраны).

Для диагностики слейте воду из бака и проверьте давление воздуха в нём. Рабочее давление воздуха должно быть на 10–15% ниже нижнего порога реле. Например, при настройке реле 1,5/3 бара давление воздуха в баке должно быть 1,2–1,3 бара. Если давление ниже — подкачайте воздух насосом. Если выше — стравите воздух.

Осторожно: Не допускайте падения давления воздуха в баке ниже 1 бара. При этом мембрана деформируется и быстро выйдет из строя.

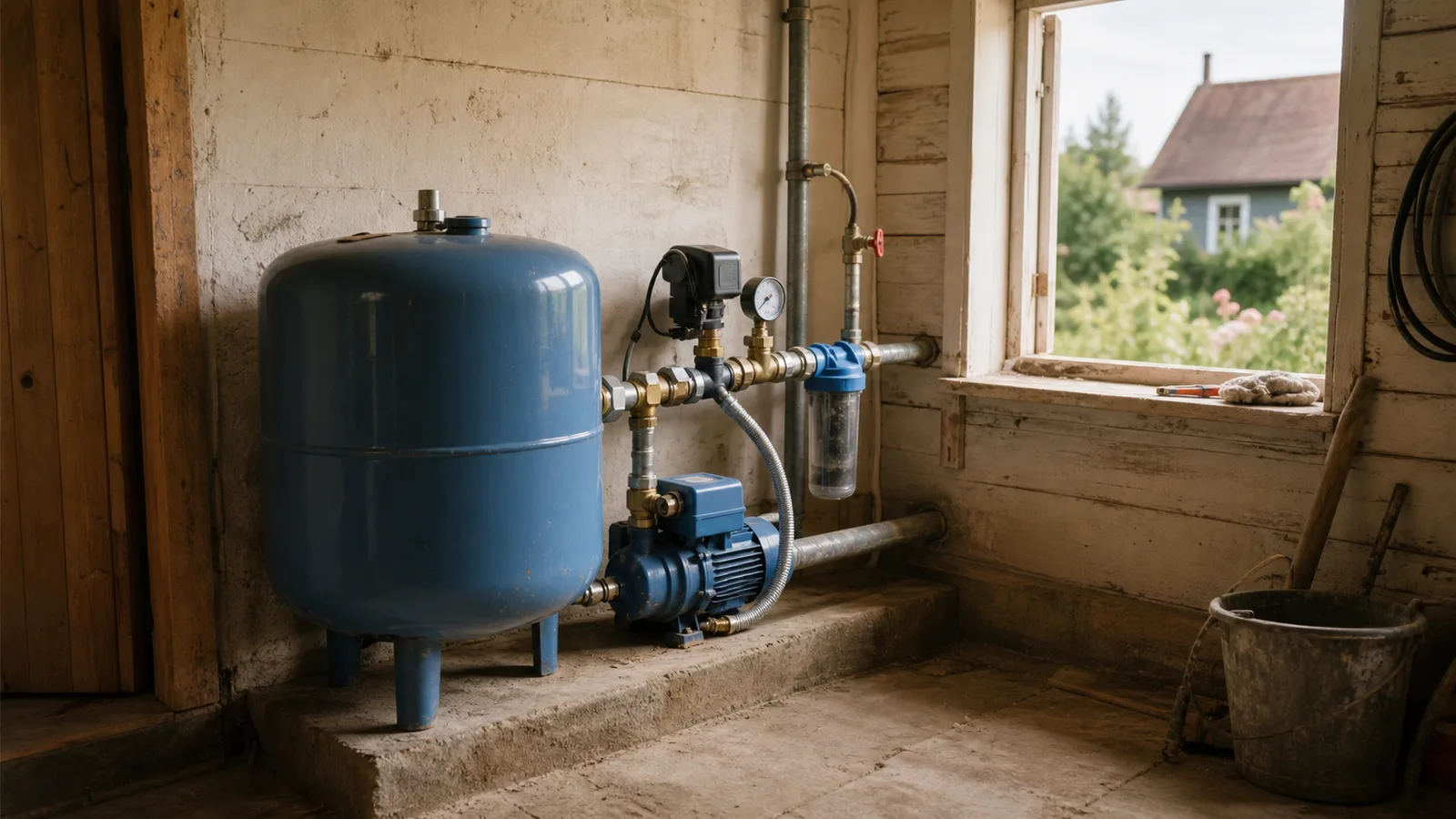

Схема подключения гидроаккумулятора и реле

Подключение выполняется по следующей схеме:

1. Насос (скважинный или поверхностный) соединён с гидроаккумулятором трубой диаметром 25–32 мм.
2. Реле давления устанавливается на тройнике между насосом и гидроаккумулятором.
3. От гидроаккумулятора отходит труба к внутреннему водопроводу.
4. На выходе из бака желательно установить манометр для визуального контроля давления.
5. Между баком и насосом рекомендуется установить обратный клапан, чтобы вода не сливалась обратно в скважину.

Для удобства обслуживания установите запорный кран перед реле давления и шаровой кран для слива воды из бака.

Как настроить реле давления: пошаговая инструкция

Настройка реле давления выполняется после установки гидроаккумулятора и подключения системы. Потребуются манометр и отвёртка.

1. Откройте крышку реле давления — под ней находятся два винта: большой (настройка верхнего давления) и малый (настройка нижнего давления). Обычно они обозначены соответственно.
2. Замерьте текущее давление воздуха в гидроаккумуляторе через ниппель. Оно должно быть на 10–15% ниже нижнего порога реле. Например, для порога 1,5 бара — 1,2–1,3 бара.
3. Запустите насос и наполните систему водой до момента выключения насоса. Запишите показание манометра — это верхний порог.
4. Откройте кран и сливайте воду, пока насос не включится. Запишите показание манометра — это нижний порог.
5. Если значения не соответствуют нужным (стандартно 1,5/3 бара), настройте реле:
   • Малым винтом регулируют нижний порог (включение). вращая по часовой стрелке — увеличивают, против — уменьшают.
   • Большим винтом регулируют верхний порог (выключение). вращая по часовой стрелке — увеличивают, против — уменьшают.
6. Повторите проверку 2–3 раза, пока значения не стабилизируются.
7. Закройте крышку реле.

Осторожно: Не устанавливайте верхний порог выше 4–4,5 бара — это может привести к разрыву мембраны или труб.

Как продлить жизнь насосу с помощью гидроаккумулятора

Правильная эксплуатация гидроаккумулятора напрямую влияет на ресурс насоса. Вот несколько рекомендаций:

Правильный объём бака. Чем больше бак, тем реже включается насос. Для семьи из 4 человек оптимален бак 50–80 литров. Это сокращает количество включений до 15–20 раз в сутки вместо 50–100.

Правильная настройка реле. Разница между верхним и нижним порогами должна быть не менее 1–1,5 бара. При малом диапазоне насос включается слишком часто. Оптимально: 1,5 бара (включение) / 3 бара (выключение).

Контроль давления воздуха в баке. Проверяйте давление раз в полгода с помощью манометра. При необходимости подкачивайте воздух. Падение давления ниже 1 бара резко увеличивает нагрузку на насос.

Защита от сухого хода. Если насос установлен в скважине с низким дебитом, возможна ситуация, когда бак пустеет быстрее, чем успевает набраться вода. В этом случае установите датчик сухого хода или реле защиты от сухого хода — оно отключит насос при отсутствии воды на всасывании.

Плавный пуск. Для насосов мощностью от 1 кВт и выше рекомендуется установить устройство плавного пуска или частотный преобразователь. Это снижает пусковые токи и механические нагрузки при включении.

Типичные ошибки

1. Установка слишком маленького бака. Бак на 24 литра для семьи из 4–5 человек приводит к частым включениям насоса и быстрому износу.
2. Отсутствие гидроаккумулятора. Насос включается при каждом открытии крана — это 50–100 включений в день и преждевременный ремонт.
3. Неправильная настройка реле. При малом диапазоне давления (например, 2/2,5 бара) насос включается слишком часто.
4. Отсутствие контроля давления воздуха в баке. Мембрана деформируется, и бак перестаёт работать.
5. Установка бака без обратного клапана. Вода сливается обратно в скважину, и насос работает вхолостую.
6. Превышение верхнего порога давления. Установка 4,5–5 бара приводит к разрыву мембраны или протечкам в местах соединений.
7. Отсутствие доступа к баку для обслуживания. Невозможно проверить давление воздуха или заменить мембрану.
8. Использование бака для хранения питьевой воды. Гидроаккумулятор не предназначен для этого — вода контактирует с резиной мембраны.

FAQ: частые вопросы

Можно ли использовать гидроаккумулятор для горячей воды?

Нет, стандартные гидроаккумуляторы рассчитаны на холодную воду (до 40–50 °C). Для горячего водоснабжения используют специальные баки с мембраной из термостойкой резины.

Как часто нужно подкачивать воздух в гидроаккумулятор?

Раз в 3–5 лет, при снижении давления воздуха ниже рабочего порога. Проверяйте манометром при закрытых кранах и пустом баке.

Что делать, если насос не выключается?

Проверьте настройку реле давления. Возможно, верхний порог установлен слишком высоко или реле неисправно. Также причиной может быть неправильно установленный обратный клапан.

Сколько стоит замена мембраны?

Замена мембраны обходится в 2 000–5 000 ₽, включая работу. Новый бак сопоставимого объёма стоит 5 000–12 000 ₽, поэтому при возрасте бака более 8–10 лет выгоднее купить новый.

Можно ли обойтись без гидроаккумулятора?

Теоретически можно, но насос будет включаться при каждом использовании воды. Это резко сокращает его ресурс и создаёт неудобства из-за перепадов давления. Гидроаккумулятор — обязательный элемент для комфортной эксплуатации.

Итоги

Гидроаккумулятор и реле давления — это не дополнительные опции, а необходимые элементы системы водоснабжения частного дома. Гидроаккумулятор накапливает воду и сглаживает перепады давления, реле управляет включением и выключением насоса. Правильный выбор объёма бака (20–50 литров на человека) и настройка реле (1,5/3 бара) сокращают количество включений насоса в 5–10 раз и продлевают его службу до 10–15 лет. Не забывайте контролировать давление воздуха в баке раз в полгода и подкачивать его при необходимости. Стоимость гидроаккумулятора — от 3 000 до 12 000 ₽, реле давления — от 800 до 2 000 ₽. Эти вложения окупаются за 1–2 года за счёт экономии на ремонте насоса.

В следующей статье мы разберём схему разводки воды в доме: коллекторную и тройниковую, диаметры труб и скрытую прокладку. Это позволит вам грамотно спроектировать внутреннюю систему водоснабжения и обеспечить стабильный напор во всех точках водозабора.

Источники

• СНиП 2.04.01-85 Внутренний водопровод и канализация зданий.
• СП 31.13330.2012 Водоснабжение. Наружные сети и сооружения.
• Рекомендации по проектированию и монтажу систем водоснабжения жилых зданий (ЖКХ, 2024).
• Технические паспорта насосного оборудования и гидроаккумуляторов ведущих производителей.
• Опыт монтажа систем водоснабжения в частных домах Московской и Ленинградской областей (2023–2025).
