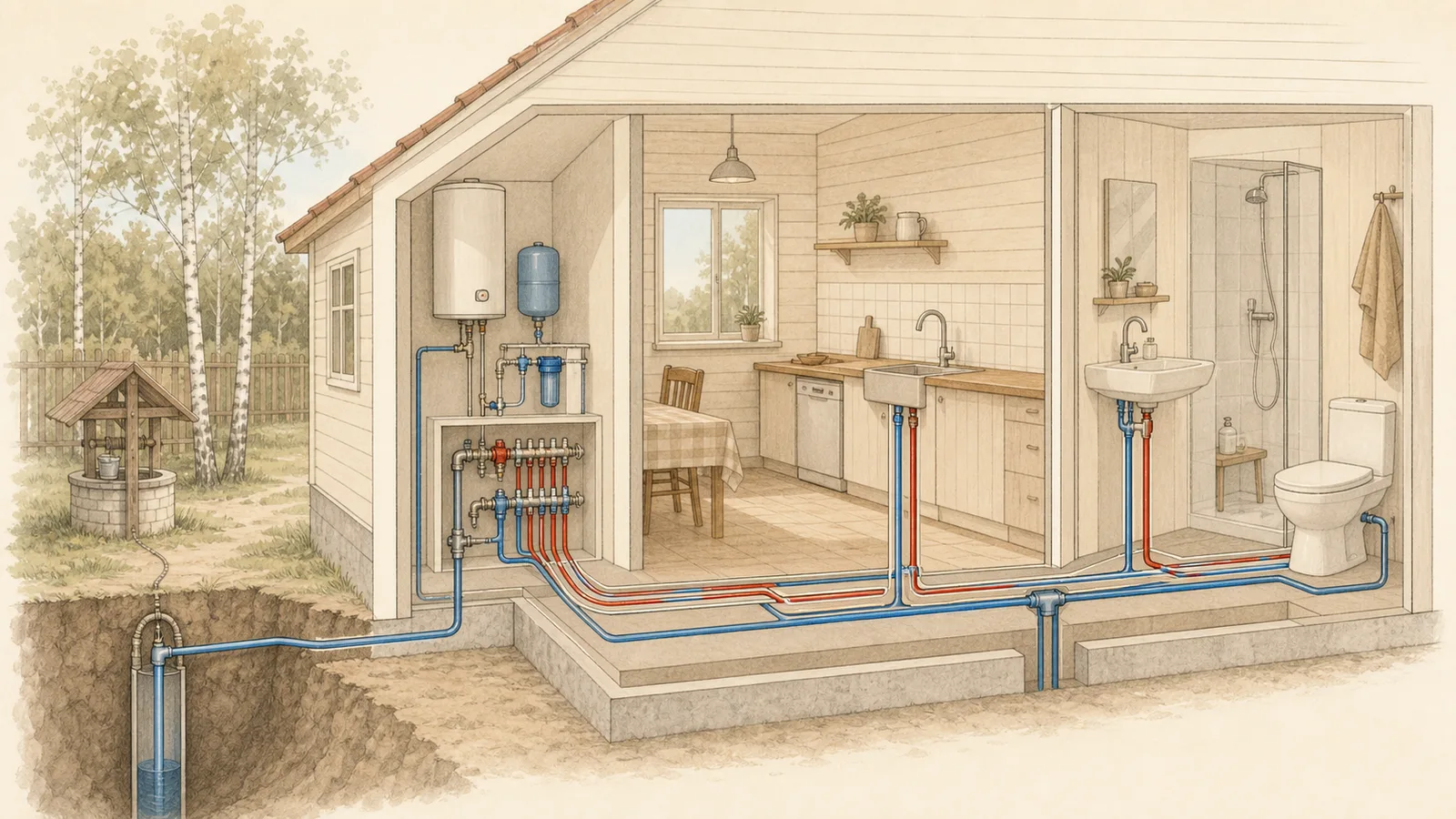

Схема разводки воды в доме: коллекторная и тройниковая, диаметры труб, скрытая прокладка

В предыдущей статье мы разобрали работу гидроаккумулятора и реле давления — элементов, которые обеспечивают стабильную работу системы и защищают насос от частых включений. Теперь переходим к следующему этапу: нужно доставить воду от точки ввода в доме до каждой точки потребления — крана, унитаза, водонагревателя, стиральной машины.

Схема разводки определяет, как именно трубы пройдут по дому, к каким приборам подключатся и какой напор в итоге получит каждый потребитель. Неправильно выбранная схема приводит к слабому напору на верхних этажах, шуму в трубах и сложностям при ремонте. В этой статье разберем два основных типа разводки, подходящие диаметры труб и способы скрытого монтажа, который не портит интерьер.

Коротко: что важно понять

1. Коллекторная схема дает одинаковый напор во всех точках, но требует больше труб и места для коллектора.
2. Тройниковая схема экономичнее по материалам, но напор может падать при одновременном использовании нескольких приборов.
3. Диаметр магистральной трубы должен быть не менее 25 мм, отводов к приборам — 15-20 мм.
4. Для скрытой прокладки трубы укладывают в штробы или заливают в стяжку с учетом теплового расширения.
5. К каждому прибору желательно предусмотреть отдельный запорный кран для удобства обслуживания.
6. Горизонтальные участки прокладывают с небольшим уклоном в сторону точки слива.
7. Минимальное расстояние от труб горячего водоснабжения до холодных — не менее 10 см или с теплоизоляцией.

Принцип работы: откуда вода приходит и куда уходит

Водоснабжение частного дома начинается с точки ввода — места, где магистральная труба от источника (скважины, колодца или центрального водопровода) заходит в дом. Обычно это делают через фундамент ниже глубины промерзания или с утеплением. После ввода вода попадает в гидроаккумулятор, который мы рассматривали в предыдущей статье, а затем распределяется по дому через разводку.

От гидроаккумулятора вода идет по магистральной трубе, которая проходит через все помещения и разветвляется к потребителям. Потребители — это все приборы, потребляющие воду: раковины, унитазы, ванна или душ, водонагреватель, стиральная и посудомоечная машины. К каждому потребителю подходит отдельный отвод с запорным краном. Также нужно предусмотреть точку слива — ближайший канализационный ввод, куда можно опорожнить систему при консервации.

Схема разводки определяет, как именно магистральная труба разветвляется к потребителям. Существует два основных типа: коллекторный и тройниковый. У каждого есть свои преимущества и ограничения, которые важно учитывать при проектировании.

Коллекторная схема: принцип и преимущества

Коллекторная схема (ее еще называют лучевой) предполагает, что от точки ввода отходит один коллектор — распределительный узел с несколькими выходами. От каждого выхода коллектора к конкретному прибору идет отдельная труба. Получается, что каждый потребитель запитан напрямую от коллектора, как лучи от центра.

Главное преимущество коллекторной схемы — независимость потребителей. Если открыть кран на кухне, это никак не повлияет на напор в душе или смыв унитаза. Давление во всех точках остается одинаковым, потому что каждый отвод работает независимо. Это особенно важно в домах с двумя и более этажами, где разница в высоте между точками потребления создает естественный перепад давления.

Коллектор устанавливают в доступном месте — обычно в техническом шкафу, нише или подвале. От него делают отводы ко всем приборам. Коллектор оснащают запорными кранами на каждом выходе, что позволяет перекрыть воду к конкретному прибору без остановки всей системы. Это удобно при ремонте или обслуживании.

Недостаток коллекторной схемы — больший расход труб. Каждый прибор требует отдельной линии от коллектора, поэтому общая длина труб увеличивается в 1,5-2 раза по сравнению с тройниковой схемой. Также нужно место для самого коллектора и удобного доступа к нему.

Тройниковая схема: принцип и преимущества

Тройниковая схема (ее называют последовательной) устроена проще: магистральная труба проходит через весь дом, а к каждому прибору подключается через тройник. Труба как бы «несет» воду по дому и в нужных местах отдает часть потока.

Преимущество тройниковой схемы — экономия на материалах. Общая длина труб меньше, потому что не нужно тянуть отдельную линию к каждому прибору. Монтаж проще: проложил одну магистраль, поставил тройники в нужных местах — и готово. Это классическая схема, которую используют в большинстве многоквартирных домов.

Недостаток тройниковой схемы — зависимость потребителей друг от друга. Если работает стиральная машина и кто-то включает душ, напор упадет в обоих приборах. Чем больше приборов работает одновременно, тем меньше давление на каждом из них. Для компенсации этого эффекта магистральная труба должна быть достаточно большого диаметра.

Еще один минус — сложность обслуживания. Чтобы перекрыть воду к одному прибору, часто нужно перекрывать всю магистраль. Решается это установкой запорных кранов перед каждым тройником, но это увеличивает стоимость и усложняет монтаж.

Какую схему выбрать: сравнение и рекомендации

Выбор между коллекторной и тройниковой схемой зависит от нескольких факторов: количества потребителей, этажности дома, бюджета и требований к комфорту.

Для небольшого дома с 2-3 приборами на одном этаже тройниковая схема вполне подходит. Она дешевле и проще в монтаже. Если же в доме 4 и более прибора, или дом имеет два и более этажа, рекомендую коллекторную схему. Перепад высоты между этажами уже создает разницу в напоре, а тройниковая схема усугубит эту проблему.

Компромиссный вариант — комбинированная схема. Магистральная часть выполняется по тройниковому принципу, а к наиболее требовательным приборам (душ, водонагреватель, несколько кранов) подводятся отдельные линии от коллектора. Так можно сэкономить, сохранив стабильный напор в важных точках.

В любом случае схему разводки нужно продумать на этапе проектирования дома. Переделать готовую систему сложнее и дороже, чем сразу сделать правильно.

Диаметры труб: как рассчитать и что учитывать

Диаметр труб напрямую влияет на напор в системе. Чем больше диаметр, тем меньше потери давления при движении воды. Однако увеличивать диаметр сверх нужного — значит переплатить за материалы и усложнить монтаж.

Для расчета диаметра нужно знать два параметра: максимальный расход воды в одной точке и допустимые потери давления. Расход измеряется в литрах в минуту. Для ориентировки: кран на кухне — 6-10 л/мин, душ — 10-15 л/мин, унитаз — 5-8 л/мин, стиральная машина — 10-15 л/мин.

Практический подход для частного дома:

• Магистральная труба от ввода до коллектора (или до первого тройника) — 25 мм. Для дома площадью более 200 м² или при большом количестве приборов — 32 мм.
• Отводы от коллектора к приборам — 15 мм (дюймовая труба). Для душа и ванны — 20 мм, если позволяет диаметр подключения.
• Тройниковые отводы — 15 мм, при этом магистраль до тройника должна быть не менее 20 мм.

Потери давления в трубе составляют примерно 0,1-0,2 бара на метр при скорости потока около 1 м/с. При скорости выше 1,5 м/с возникает шум в трубах и усиливается износ. Поэтому диаметр подбирают так, чтобы скорость не превышала 1,2-1,5 м/с при одновременной работе всех приборов.

Скрытая прокладка: когда нужна и как сделать

Скрытая прокладка труб означает, что они спрятаны в стены, пол или потолок и не видны на поверхности. Это улучшает внешний вид помещения, но создает сложности при обслуживании. Поэтому к скрытой прокладке прибегают, когда это оправдано — например, в жилых комнатах, где трубы на стенах портят интерьер.

Есть два основных способа скрытой прокладки: в штробы (канавки в стене) и в стяжку пола. Штробы делают в кирпичных или бетонных стенах на этапе ремонта или строительства. Глубина штробы — не менее диаметра трубы плюс 10-15 мм на теплоизоляцию и заделку. Ширина — по диаметру трубы. После укладки трубы штробу заделывают штукатуркой.

При прокладке в стяжку пола трубы укладывают на основание до заливки бетона. Сверху заливают слой стяжки не менее 30 мм. Этот способ подходит для первого этажа. Важно учитывать теплоовое расширение труб: при нагреве горячей воды полимерные трубы удлиняются. Чтобы компенсировать это, трубы укладывают в гофротрубу или оставляют запас по длине.

Осторожно: При скрытой прокладке нельзя замуровывать соединения труб. Все фитинги, муфты и краны должны быть доступны для обслуживания. Для них предусматривают смотровые люки или оставляют открытые участки.

Порядок монтажа разводки: пошаговая инструкция

Монтаж разводки выполняют после прокладки канализации и до финишной отделки. Работы ведут в следующем порядке:

1. Разметить на стенах и полу места прокладки магистралей и отводов в соответствии с проектом. Учесть расположение приборов, запорных кранов и сливных точек.

2. Если предусмотрена скрытая прокладка — прорезать штробы в стенах или уложить трубы в стяжку. Проверить герметичность соединений до заделки.

3. Установить коллектор (при коллекторной схеме) или смонтировать магистральную трубу с тройниками (при тройниковой схеме). Закрепить трубы к стенам с помощью клипс или хомутов через каждые 80-100 см.

4. Сделать отводы к каждому прибору. Использовать фитинги соответствующего диаметра. На каждый отвод установить запорный кран.

5. Подключить приборы к отводам. Проверить герметичность всех соединений, включив воду.

6. Отрегулировать работу системы совместно с гидроаккумулятором и реле давления. Проверить напор во всех точках при разной нагрузке.

Запорная арматура: зачем нужна и где ставить

Запорные краны — обязательный элемент любой разводки. Они позволяют перекрыть воду к отдельному прибору или участку без остановки всей системы. Без кранов ремонт одного крана превращается в отключение всего дома.

Краны ставят в следующих местах:

• На вводе в дом — для аварийной остановки всей системы.
• Перед каждым прибором — для обслуживания без отключения остальных.
• На каждом выходе коллектора — при коллекторной схеме.
• Перед тройниками — при тройниковой схеме, если есть возможность.

Тип крана — шаровый или вентильный. Шаровый кран надежнее и меньше по размеру, но не позволяет регулировать напор. Вентильный — позволяет, но требует обслуживания. Для скрытой прокладки используют краны с удлиненным штоком, чтобы можно было открывать и закрывать из-под отделки.

Уклон и теплоизоляция: важные нюансы

Горизонтальные участки трубопровода прокладывают с уклоном не менее 2 см на метр в сторону точки слива. Это нужно для слива воды при консервации системы и предотвращения застоя. При отсутствии уклона вода остается в трубах и может замерзнуть зимой при отключенном отоплении.

Трубы горячего водоснабжения (ГВС) изолируют, чтобы снизить потери тепла и предотвратить ожоги при касании. Теплоизоляция также нужна, если горячие и холодные трубы идут рядом — без изоляции холодная вода будет нагреваться, что увеличит расход и создаст дискомфорт.

Для теплоизоляции используют скорлупу из вспененного полиэтилена или каучука. Толщина изоляции — 6-13 мм в зависимости от диаметра трубы. Изоляцию надевают на трубу до монтажа фитингов.

Типичные ошибки

1. Недостаточный диаметр магистрали. Экономия на трубах приводит к падению напора при одновременном использовании нескольких приборов.

2. Отсутствие запорных кранов. Без них ремонт одного прибора требует отключения всей системы.

3. Скрытие соединений в стене или полу. Любое соединение может протечь. Доступ к нему должен быть свободным.

4. Прокладка труб без уклона. Вода застаивается в нижних точках, зимой замерзает и разрывает трубы.

5. Отсутствие теплоизоляции на ГВС. Потери тепла достигают 20-30%, вода быстрее остывает.

6. Неправильное крепление труб. При отсутствии крепежа через каждые 80-100 см трубы провисают, создаются напряжения в соединениях.

7. Подключение приборов без фильтров. Песок и ржавчина из скважины или колодца быстро забивают смесители и бытовую технику.

8. Отсутствие слива системы. Не предусмотрена точка для слива воды при консервации — придется переделывать разводку.

FAQ: частые вопросы

Можно ли комбинировать коллекторную и тройниковую схемы?

Да, это допустимо и часто оправданно. Магистральную часть делают тройниковой, а к важным приборам (душ, водонагреватель) подводят отдельные линии от коллектора. Так получается компромисс между экономией и стабильным напором.

Какой диаметр трубы выбрать для магистрали в доме 150 м²?

Для дома такой площади с 3-4 приборами достаточно магистрали 25 мм. Если приборов больше или дом в два этажа — лучше взять 32 мм. Точный расчет зависит от одновременного максимального расхода.

Нужно ли делать уклон для труб горячего водоснабжения?

Да, уклон нужен независимо от температуры воды. Он необходим для слива системы при консервации. Минимальный уклон — 2 см на метр.

Как спрятать трубы, не делая штробы?

Альтернатива штробам — фальш-стена или короб из гипсокартона. Трубы укладывают внутри короба, который затем обшивают и отделывают. Для доступа к соединениям предусматривают смотровой люк.

Сколько стоит монтаж разводки воды в доме своими руками?

Стоимость материалов (трубы, фитинги, краны) для дома площадью 150 м² — около 25 000–40 000 рублей в 2026 году. Работы по монтажу при найме бригады — около 30 000–50 000 рублей. Точная сумма зависит от выбранной схемы, материала труб и количества приборов.

Через какое расстояние ставить крепеж для труб?

Максимальное расстояние между креплениями — 80-100 см для вертикальных участков и 60-80 см для горизонтальных. Для труб диаметром более 25 мм крепеж ставят чаще.

Итоги

Схема разводки воды в доме определяет, насколько комфортным будет использование системы. Коллекторная схема обеспечивает стабильный напор во всех точках, но обходится дороже. Тройниковая экономичнее, но при одновременной работе нескольких приборов напор падает. Для большинства частных домов оптимальна коллекторная схема или комбинированный вариант.

Диаметр магистральной трубы должен быть не менее 25 мм, отводов к приборам — 15-20 мм. Скрытая прокладка возможна в штробах или стяжке, но соединения должны оставаться доступными. Обязательно предусмотрите запорные краны перед каждым прибором и уклон для слива системы.

В следующей статье разберем, какие трубы выбрать для водоснабжения: полипропилен, сшитый полиэтилен, металлопластик или медь. Каждый материал имеет свои особенности монтажа и эксплуатации, которые важно учесть на этапе проектирования.

Источники

• СП 30.13330.2012 Внутренний водопровод и канализация зданий
• СП 31.13330.2012 Водоснабжение наружные сети
• Рекомендации по проектированию систем внутреннего водоснабжения
• Технические паспорта насосного оборудования и труб
