Разметка фундамента дома: оси, диагонали, высоты, типичные ошибки

Разметка фундамента — это перенос проектных размеров с чертежей на реальный участок. Казалось бы, просто вбей колышки и натяни верёвку. Но именно на этом этапе совершают ошибки, которые потом преследуют стройку до финиша: стены получаются с наклоном, перекрытия не стыкуются, а кровля «плывёт» в сторону. В этой статье разберём, как правильно выставить оси, проверить диагонали и выставить высоты так, чтобы фундамент оказался ровно там, где запроектировано.

Статья входит в серию «Строительство дома с нуля». До этого мы выбирали тип фундамента (статья 7), теперь переходим к земляным работам (статья 9). Обе темы связаны: перед копкой котлована нужно точно знать, где резать грунт.

Коротко: что важно понять

• Разметка фундамента — это перенос размеров с плана на участок с точностью до 1-2 см
• Основные ориентиры: оси дома, привязка к границам участка и отметка нуля
• Проверка геометрии выполняется через диагонали — они должны совпадать до 1 см
• Высотная отметка выносится от репера или условного нуля участка
• Обноска — временная конструкция для фиксации осей на время стройки
• Колышки забиваются в землю, а не вставляются — иначе сместятся при натягивании шнура
• Все измерения делаются минимум дважды: сначала по одной стороне, потом по другой
• Погрешность более 2 см на диагонали 10 метров — это уже проблема
• Высоты проверяются гидроуровнем или нивелиром, не рулеткой с земли
• Обноску нельзя удалять до заливки фундамента — она держит оси

Зачем нужна разметка и что будет, если её сделать криво

Разметка фундамента решает три задачи: показывает, где рыть, где вязать арматуру и где стыковать стены. Если оси смещены на 3 см влево, стена получится сдвинутой. Если диагонали разойдутся на 5 см, фундамент окажется не прямоугольным, а трапециевидным — и стены это повторят.

Переделка обойдётся дорого: сбивать бетонную ленту или резать плиту — это 15 000–40 000 рублей в зависимости от размера. А если ошибку заметят позже, при кладке стен, придётся либо расшивать швы, либо подрезать блоки, либоaccept кривизну и отделывать её дорогими материалами.

Осторожно: Ошибка в разметке на 1 см превращается в 10 см на верхнем этаже. Инерция: если первый венец кривой, каждый следующий добавляет погрешность.

Что нужно из инструментов

Для разметки фундамента частного дома достаточно простых инструментов:

• Рулетка 10–20 метров — желательно металлическая, не тканевая
• Колышки деревянные 50–80 см — из бруска 50×50 мм или арматуры
• Шнур (леска) — не растягивается при натяжении
• Гидроуровень — прозрачная трубка с водой, длина 10–20 метров
• Угольник строительный — для проверки прямых углов
• Молоток или кувалда — для забивания кольев
• Маркер или краска — для пометок на кольях

Геодезический инструмент (теодолит, нивелир) упрощает работу, но его можно взять в аренду на 1 день за 1 500–3 000 рублей или пригласить геодезиста на 2–3 часа за 5 000–10 000 рублей. Для дома до 200 м² вполне реально сделать разметку своими руками.

Подготовка участка перед разметкой

Перед тем как ставить колышки, участок подготавливают:

1. Убирают мусор, камни, корни — всё, что мешает натянуть шнур и ходить с рулеткой
2. Срезают бугры и засыпают ямы — перепад высот более 10 см усложнит измерения
3. Находят репер — точку с известной высотой. Это может быть люк канализации, столб забора или условный ноль, принятый за 0,000
4. Снимают дёрн (если он есть) по периметру будущего фундамента — иначе колышки будут проваливаться

Если участок неровный и перепад более 20 см, лучше сначала вызвать геодезиста для выноса высот. Стоимость — 8 000–15 000 рублей.

Порядок разметки: пошаговая инструкция

Шаг 1. Находим привязку к границам участка

По плану определяем, где должна стоять первая стена относительно границ участка. Обычно в проекте указаны отступы от красной линии (границы участка со стороны дороги) и от соседского забора.

Находим два угла будущего дома по одной стороне. Вбиваем два колышка на нужном расстоянии от забора. Это базовая линия.

Шаг 2. Натягиваем первую ось

Между колышками натягиваем шнур — это ось первой стены. Шнур натягивается с усилием 5–8 кг, чтобы не провисал.

На колышках делаем пометки маркером — это точки пересечения осей (углы дома).

Шаг 3. Выставляем прямой угол

В одном из углов, используя угольник или «египетский треугольник», выставляем направление второй стены. Египетский треугольник — это соотношение сторон 3:4:5. Если отложить 3 метра по одной оси и 4 метра по другой, то диагональ между концами будет ровно 5 метров.

Это даёт точный прямой угол без инструмента.

Шаг 4. Находим все углы

Откладываем проектные размеры по второй стене — это второй угол. Затем откладываем длину третьей и четвёртой стен. В итоге получаем четыре угла дома.

Шаг 5. Проверяем диагонали

Измеряем диагональ между углом 1 и углом 3, и между углом 2 и углом 4. Они должны совпадать. Допустимая разница — не более 1 см на 10 метров длины.

Если диагонали разошлись, сдвигаем углы: один влево, другой вправо, пока не совпадут.

Шаг 6. Выставляем высоты

Используя гидроуровень, переносим отметку нуля от репера на все углы. На каждом колышке делаем чёрточку маркером — это уровень верха фундамента (или уровень чистого пола, если в проекте указан он).

Если фундамент ленточный, отметка обычно на 20–50 см выше уровня земли. Если плита — на уровне земли или чуть выше.

Шаг 7. Устанавливаем обноску

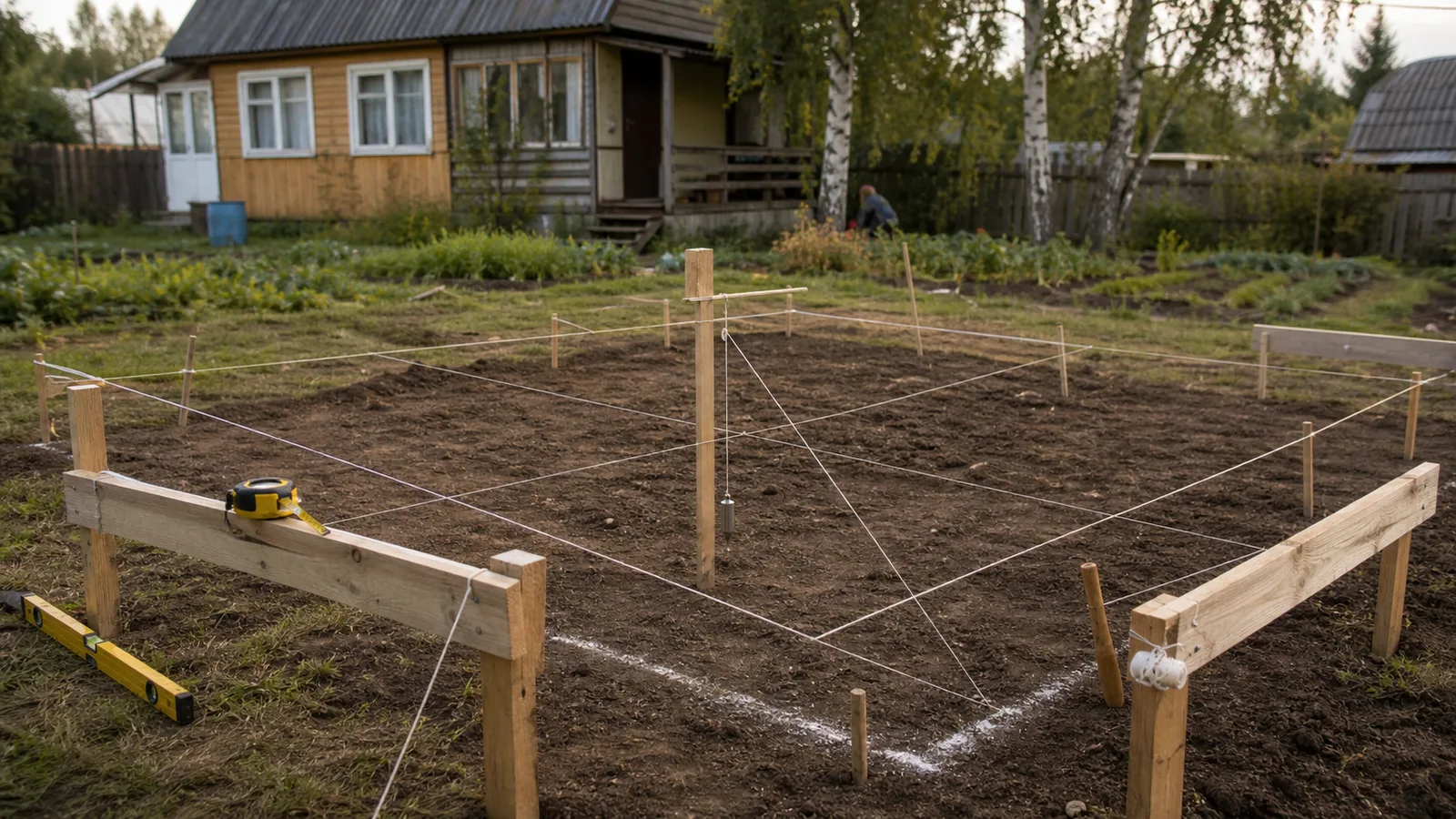

Обноска — это П-образная конструкция из досок, которая фиксирует оси за пределами котлована. Она нужна, чтобы при копке не потерять разметку.

Обноску ставят на расстоянии 1,5–2 метра от будущего контура фундамента. На ней наносят риски — положение осей. Шнур натягивается между обносками, а не по земле.

Шаг 8. Фиксируем оси окончательно

После установки обноски ещё раз проверяем диагонали и высоты. Если всё совпало, забиваем колышки в землю до конца, чтобы не сместились.

Разметка готова. Можно переходить к земляным работам.

Как работать с гидроуровнем

Гидроуровень — это прозрачная пластиковая трубка длиной 10–20 метров, заполненная водой. Принцип: в сообщающихся сосудах уровень воды одинаковый.

Порядок использования:

1. Наполняем трубку водой без пузырей
2. Один конец прикладываем к реперу (已知ная точка)
3. Второй конец переносим к углу фундамента
4. Совмещаем уровень воды с чёрточкой на репере — вода покажет уровень на другом конце
5. Делаем пометку маркером — это уровень верха фундамента

Осторожно: Гидроуровень не работает при температуре ниже +5°C — вода замерзает. В холодное время используют лазерный уровень или нивелир.

Обноска: зачем нужна и как сделать

Обноска — это рама из четырёх столбов с перекладиной, которая выносит оси за пределы зоны земляных работ. Когда роют котлован, колышки в земле сдвигаются или пропадают. Обноска остаётся и позволяет восстановить разметку.

Простая обноска своими руками:

• Столбы: брус 100×100 мм, длина 1,5–2 метра, забиваются в землю на 50 см
• Перекладина: доска 50×150 мм, крепится к столбам гвоздями или саморезами
• На перекладине делаются риски — положение осей
• Шнур натягивается между рисками

Обноску устанавливают по всему периметру фундамента. Расстояние от контура фундамента — не менее 1,5 метра, чтобы при копке не зацепить.

Как привязаться к существующему дому или забору

Если дом строится на участке с существующим соседским домом или забором, привязка делается от них. Варианты:

• Привязка по расстоянию от забора — рулеткой отмеряем нужный отступ
• Привязка по существующему дому — если новый дом стоит в одну линию с соседским, выравниваем по его стене
• Привязка от оси дороги — если участок имеет координаты, можно вызвать геодезиста

Осторожно: Привязка от соседского забора может быть ошибочной, если забор поставлен криво. Лучше вызвать геодезиста для проверки границ, если есть сомнения. Кадастровая ошибка может стоить переноса дома на 0,5–1 метр.

Разметка сложной формы: эркеры, Г-образные дома

Если дом имеет не прямоугольную форму — эркер, Г-образный план, полукруглую веранду — разметка усложняется.

Для эркера (выступающей части) размечают основной прямоугольник, затем отмечают контур эркера. Диагонали проверяют для каждого прямоугольника отдельно.

Для Г-образного дома размечают два прямоугольника, затем проверяют общую диагональ через крайние точки.

Для полукруглых форм используют два колышка и шнур: один конец шнура закреплён, второй обводим вокруг — получится дуга. Радиус проверяем рулеткой.

Типичные ошибки

1. Колышки вставляются, а не забиваются. При натягивании шнура они смещаются. Нужно забивать молотком до упора.

2. Диагонали не проверяются. Разметили «на глаз» — получился не прямоугольник. Всегда проверяйте диагонали.

3. Измерения делаются по одной стороне. Рулетка имеет погрешность. Измеряйте с двух сторон и сравнивайте.

4. Высоты не выставляются. Получится фундамент выше или ниже проектного уровня. Всегда переносите отметку гидроуровнем.

5. Обноску не ставят. При копке котлована разметка теряется. Обноска — это страховка.

6. Шнур натягивается по земле. Он провисает и смещается. Шнур должен быть на уровне обноски.

7. Разметка делается по сырой земле. После дождя колышки проседают. Делайте разметку по сухому грунту или уплотните его.

8. Не привязываются к реперу. Нет высотной привязки — фундамент может оказаться выше или ниже уровня дороги.

FAQ: частые вопросы

Можно ли разметить фундамент без геодезиста?

Да, для дома простой формы (прямоугольник до 200 м²) вполне реально сделать разметку своими руками с помощью рулетки, угольника и гидроуровня. Сложные формы (многоугольник, радиусные элементы) лучше доверить геодезисту.

Сколько стоит разметка фундамента геодезистом?

Выезд геодезиста для разметки осей и высот дома площадью до 200 м² обойдётся в 8 000–15 000 рублей. Для больших домов — дороже. Аренда нивелира на день — 1 500–3 000 рублей.

Как проверить, что разметка не сбилась?

После каждого этапа (копа, заливки бетона) проверяйте диагонали и высоты. Если обноска стоит, шнур между ней и углом должен быть натянут.

Что делать, если диагонали не совпадают?

Сдвигайте углы в сторону меньшей диагонали. Например, если диагональ А–С больше, чем B–D, сдвигайте углы A и C навстречу друг другу. Проверяйте после каждого сдвига.

На какую глубину забивать колышки?

Колышки забиваются на всю длину (50–80 см), чтобы не шатались. Верх колышка должен быть на 10–15 см выше земли, чтобы шнур не лежал на грунте.

Нужна ли обноска для плитного фундамента?

Да, особенно если фундамент большой. Обноска сохраняет разметку при заливке бетона и армировании. Без неё легко потерять границы плиты.

Как разметить фундамент на склоне?

На склоне работает тот же принцип, но высоты выставляются по нивелиру или гидроуровню с учётом перепада. Обноску ставят на каждом уровне, шнур натягивается горизонтально.

Итоги

Разметка фундамента — это несложно, но требует точности и внимательности. Главные правила:

• Всегда проверяйте диагонали — они должны совпадать
• Выставляйте высоты гидроуровнем от репера
• Ставьте обноску, чтобы не потерять разметку при копке
• Измеряйте минимум дважды, с двух сторон
• Не торопитесь: потратьте лишний час на проверку, чтобы не переделывать фундамент

Правильно разметленный фундамент — это ровные стены, чёткие перекрытия и отсутствие головной боли на следующих этапах. Следующая статья — «Земляные работы под фундамент: котлован, траншеи, подушка, вывоз грунта» — расскажет, как копать и что делать с выбранным грунтом.

Источники

• СП 31-133-2012 «Фундаменты. Правила проектирования»
• СП 45.13330.2017 «Земляные сооружения, основания и фундаменты»
• Рекомендации по устройству фундаментов малоэтажных жилых зданий (НИИЖБ)
• Опыт частного строительства: форумы и блоги застройщиков
• Технические рекомендации производителей геодезических инструментов
