Заземление частного дома: контур, сопротивление, повторное заземление и подключение к щиту

В предыдущей статье серии мы разобрали, чем отличаются УЗО и дифавтоматы и как правильно выбрать эти устройства для разных зон дома. Теперь переходим к ещё одному обязательному элементу безопасности — заземлению.

Без заземления невозможна нормальная работа УЗО и дифавтоматов, которые защищают вас от поражения током при прикосновении к металлическим частям корпусов приборов. Кроме того, заземление отводит статическое электричество, снижает уровень электромагнитных помех и защищает электронику от выбросов напряжения. В этой статье вы найдёте пошаговую инструкцию по устройству контура заземления, требования к сопротивлению растеканию и схему подключения к распределительному щиту.

Статья входит в серию «Электрика в частном доме и на участке». Ранее вышли: ввод электричества в дом, электрощит и выбор УЗО. После этой статьи читайте про молниезащиту — как защитить дом от прямых ударов молнии.

Коротко: что важно понять

• Заземление — это соединение металлических частей электроустановок с землёй через проводник с низким сопротивлением.
• Контур заземления делают из стальных электродов, заглублённых в грунт ниже уровня промерзания.
• Нормативное сопротивление растеканию для частного дома — не более 10 Ом при однофазном вводе 220 В.
• Повторное заземление на ВЛ (воздушных линиях) снижает риск поражения при обрыве нулевого провода.
• Заземление подключают к главной заземляющей шине (ГЗШ) в щите, а не к нулевой шине.
• Сопротивление контура проверяют специальным прибором — мегаомметром или измерителем заземления.
• Контур проверяют раз в год и после грозового сезона.

Зачем нужно заземление в частном доме

Заземление выполняет три основные функции. Первая — защита от поражения электрическим током. При пробое изоляции на корпусе стиральной машины, электроплиты или другого прибора с металлическим корпусом ток начинает течь через тело человека, если он прикоснётся к прибору. Заземление создаёт путь с малым сопротивлением, по которому ток уходит в землю, а не через человека. Устройство защитного отключения (УЗО) при этом мгновенно отключает питание.

Вторая функция — отведение статического электричества и компенсация перенапряжений. Современная техника чувствительна к скачкам напряжения. Заземление работает как аварийный путь для избыточного тока при грозе или авариях в сети.

Третья функция — обеспечение корректной работы защитных устройств. УЗО и дифавтоматы измеряют разницу токов между фазой и нулём. При отсутствии заземления эта схема работает неправильно — прибор может не сработать при пробое на корпус или давать ложные отключения.

Важно: Заземление не снижает вероятность удара молнии напрямую. Для этого нужна отдельная система молниезащиты, о которой читайте в следующей статье серии.

Нормативные требования к заземлению

Нормы устройства заземления описаны в Правилах устройства электроустановок (ПУЭ), глава 1.7. Для частных домов с однофазным вводом 220 В (самая распространённая ситуация в России) сопротивление растеканию заземлителя не должно превышать 10 Ом. Для вводов 380 В (трёхфазных) норма ужесточается — не более 4 Ом.

Сопротивление зависит от трёх факторов: типа грунта, глубины погружения электродов и площади контакта электродов с грунтом. В таблице ниже приведены ориентировочные значения удельного сопротивления разных грунтов.

Лучше всего подходят глинистые и суглинистые почвы. Песчаный грунт требует увеличенного контура. Если дом стоит на скале, придётся делать искусственный заземлитель или использовать забивные стержни большой длины.

Виды заземлителей: какой выбрать

Для частного дома используют три основных типа заземлителей.

Естественный заземлитель — это металлические конструкции, находящиеся в земле: трубы водоснабжения, газопровода, канализации. Использовать газовые трубы запрещено — они могут иметь изоляцию и создавать искру. Водопроводные трубы использовать можно, но только если они металлические по всей длине до ввода в дом. Пластиковые участки разрывают цепь.

Искусственный заземлитель — специально изготовленный контур из стальных электродов. Это рекомендуемый и наиболее надёжный вариант для частного дома.

Повторное заземление — заземлитель, устанавливаемый на опоре воздушной линии или у ввода в дом. Оно защищает в случае обрыва нулевого провода на ВЛ.

Для нового дома или реконструкции электрики в существующем доме рекомендую делать искусственный контур заземления. Он обеспечивает предсказуемое сопротивление и не зависит от состояния коммуникаций.

Контур заземления: устройство и материалы

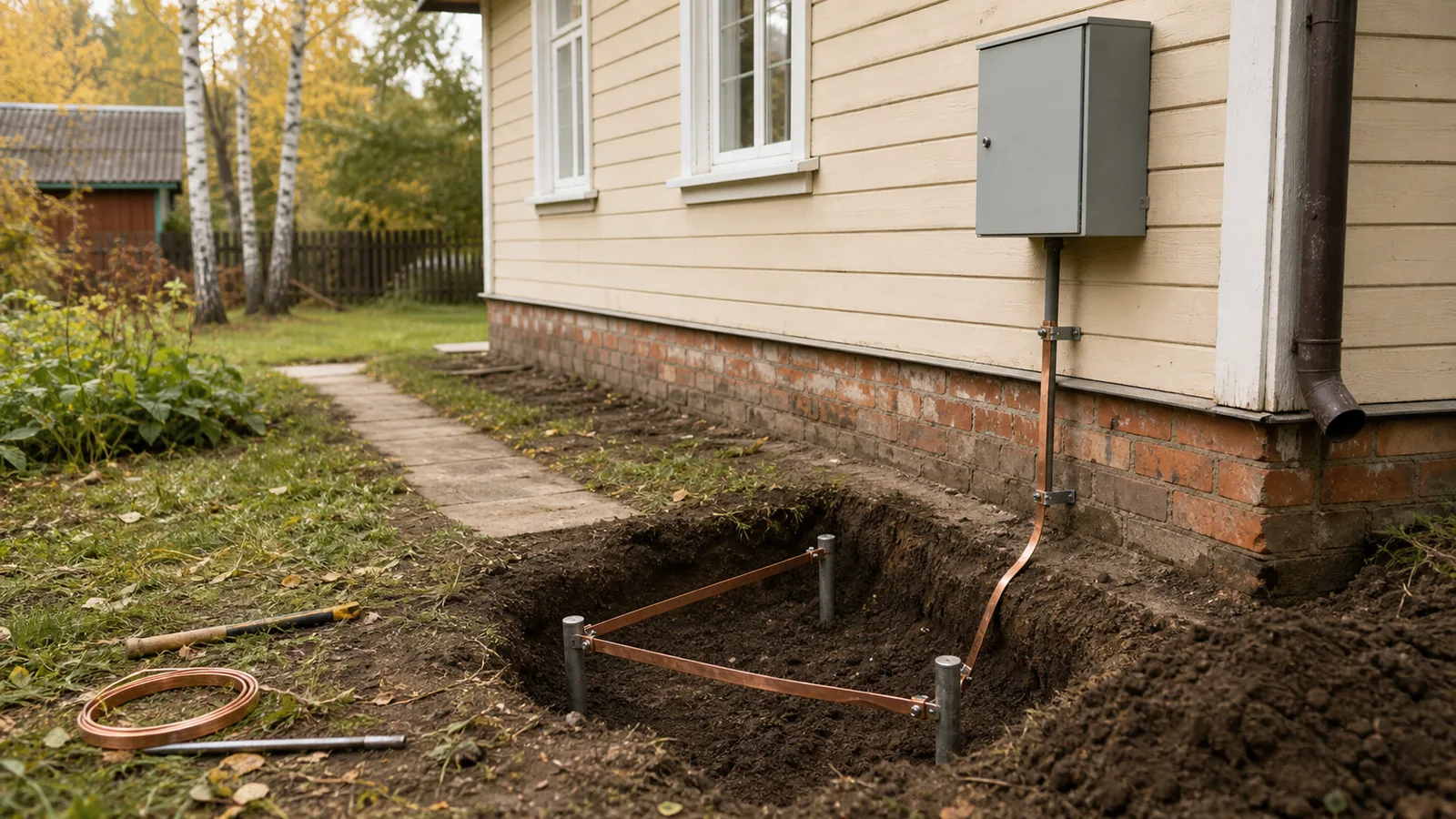

Самый распространённый контур заземления — треугольный. Он состоит из трёх или более вертикальных электродов, соединённых горизонтальной полосой.

Материалы для контура

Для вертикальных электродов используют стальной уголок 50×50×5 мм или стальную трубу диаметром не менее 32 мм с толщиной стенки от 3,5 мм. Длина электрода — 2–3 метра. Уголок предпочтительнее — его проще забивать в грунт.

Для горизонтальной обвязки используют стальную полосу 40×4 мм или круг диаметром 10–12 мм. Полоса обеспечивает больший контакт с грунтом.

Все элементы контура соединяют сваркой. Болтовые соединения менее надёжны — они окисляются и контакт ухудшается.

Размеры контура

Минимальный контур — три электрода, образующих равносторонний треугольник со стороной 1,5–2 метра. Расстояние между электродами должно быть не менее их длины. При заглублении 2,5 метра это означает, что электроды располагают на расстоянии 2,5–3 метра друг от друга.

Для грунтов с высоким удельным сопротивлением (песок, скала) контур увеличивают до 4–6 электродов или делают линейный контур вдоль дома.

Пошаговая инструкция: монтаж контура заземления

1. Выберите место. Контур располагают на расстоянии не менее 1 метра от фундамента дома и не ближе 1 метра к пешеходным дорожкам. Лучше всего — в тенистой зоне участка, где земля меньше промерзает зимой и дольше сохраняет влагу летом.

2. Разметьте треугольник. Сторона 1,5–2 метра. Если места мало, можно сделать линию из 4–6 электродов вдоль стены дома.

3. Подготовьте электроды. Нарежьте уголок 50×50×5 мм на отрезки 2,5–3 метра. Заточите один конец каждого уголка для облегчения забивания.

4. Забейте электроды. Используйте кувалду или кусок трубы большего диаметра в качестве направляющей. Забивайте until верхний конец уголка оказался на глубине 0,5 метра ниже уровня земли.

5. Соедините электроды. Приварите горизонтальную полосу 40×4 мм к верхним концам всех электродов. Шов — не менее 30 мм с каждой стороны.

6. Выведите проводник к щиту. От контура к месту установки щита прокладывают стальную полосу или круглую сталь. Полосу крепят на стене дома на высоте 0,3–0,5 метра от земли.

7. Сделайте ввод в щит. В стене дома сверлят отверстие и забивают стальную трубу-гильзу. Через неё пропускают медный провод сечением не менее 10 мм² или стальную полосу.

Подключение заземления к электрощиту

Главная заземляющая шина (ГЗШ) — это медная шина в щите, к которой подсоединяют все проводники заземления. ГЗШ устанавливают на DIN-рейку или на изоляторах.

Схема подключения:

1. Проводник от контура заземления подходит к ГЗШ.
2. К ГЗШ подключают проводники заземления от всех групповых УЗО.
3. Заземляющие проводники (жёлто-зелёные) от розеток, светильников и приборов соединяют с шиной заземления соответствующей группы.
4. Нулевая шина (N) и шина заземления (PE) в щите не соединяются между собой — это разные системы.

Осторожно: Никогда не соединяйте заземление с нулевым проводом! Это грубая ошибка, которая может привести к поражению током и пожару. Ноль (N) и земля (PE) — разные цепи.

Повторное заземление: зачем нужно

Повторное заземление устанавливают на опоре воздушной линии (если дом запитан от ВЛ) или у ввода кабеля в дом. Оно защищает в двух случаях.

Первый — обрыв нулевого провода на воздушной линии. Без повторного заземления в такой ситуации на нулевом проводе после счётчика появится опасное напряжение. Заземление на опоре отведёт его в землю.

Второй — грозовой разряд по воздушной линии. Повторное заземление снижает волну перенапряжения, которая идёт по проводам.

Для повторного заземления используют один электрод или контур из 2–3 электродов, соединённых полосой. Сопротивление — не более 10 Ом для сети 220 В.

Повторное заземление соединяют с заземляющим проводником, который идёт от столба к дому. Это делает электрик сетевой организации при подключении, но можно установить и самому — главное, чтобы соединение было надёжным.

Проверка сопротивления заземления

После монтажа контура нужно проверить его сопротивление растеканию. Для этого используют специальные приборы: измерители заземления (например, М-416, ИС-10) или мегаомметры с функцией измерения заземления.

Процедура измерения:

1. Отключите контур от щита.
2. Вставьте два вспомогательных электрода в грунт на расстоянии 20 и 40 метров от контура по прямой линии.
3. Подключите прибор по инструкции.
4. Снимите показания. Сопротивление должно быть не более 10 Ом.

Если прибор показывает больше 10 Ом, нужно добавить электроды или увеличить их глубину. В сухое лето или морозную зиму сопротивление грунта возрастает. Поэтому контур закладывают с запасом — лучше иметь сопротивление 4–6 Ом, чем подходить к пределу.

Самостоятельно проверить сопротивление без прибора сложно. Можно использовать простой метод: измерить ток через контур при известном напряжении. Но точность будет низкой. Лучше вызвать электрика с прибором — стоимость измерения составляет 1 500–3 000 рублей.

Типичные ошибки при устройстве заземления

1. Соединение заземления с нулевым проводом. Это запрещено ПУЭ. При нарушении нуля на корпусах приборов появится 220 В.

2. Использование алюминиевого провода для контура. Алюминий быстро окисляется, контакт ухудшается. Используйте медь или сталь.

3. Маленькая глубина электродов. Если электроды заглублены менее чем на 1,5 метра, сопротивление сильно зависит от влажности грунта и времени года.

4. Болтовые соединения под землёй. В грунте соединения окисляются. Все соединения контура — только сварные.

5. Отсутствие повторного заземления на ВЛ. При обрыве нулевого провода на улице опасное напряжение придёт в дом.

6. Подключение заземления к водопроводным трубам с пластиковыми участками. Цепь разорвана — заземление не работает.

7. Использование одного электрода. Сопротивление одного электрода слишком высокое. Минимум — три электрода.

8. Отсутствие проверки после монтажа. Контур может не соответствовать нормам, а вы узнаете об этом только при проверке электриком или несчастном случае.

FAQ: частые вопросы

Можно ли сделать заземление без сварки?

Сварка — самый надёжный способ соединения элементов контура. Болтовые соединения допустимы только выше уровня земли и требуют регулярной проверки. Если сварки нет, используйте медные гильзы и обжимные муфты, но сварной шов надёжнее.

Какой провод использовать для заземления внутри дома?

Для внутренней проводки используют трёхжильный кабель с жёлто-зелёной изоляцией. Сечение — 2,5 мм² для розеточных групп, 1,5 мм² для освещения. Это соответствует сечению фазного и нулевого проводов.

Что делать, если на участке скальный грунт?

В скальном грунте контур делают из длинных забивных стержней (по 3–5 метров) или используют искусственный заземлитель — железобетонную плиту, заглублённую ниже уровня промерзания. Можно засыпать электроды в специально вырытый котлован с глиной.

Нужно ли заземление, если дом запитан через СИП под землёй?

Да, заземление нужно независимо от способа ввода. Подземный кабель защищён от обрыва, но заземление выполняет защитную функцию для корпусов приборов и корректной работы УЗО.

Как часто проверять контур заземления?

Проверяйте сопротивление раз в год, лучше всего — осенью, после дождей, когда грунт влажный. Также проверяйте после грозового сезона и земляных работ на участке.

Можно ли заземлить дом только на водопровод?

Водопроводные трубы можно использовать как естественный заземлитель, но только если они металлические по всей длине до магистрали. Пластиковые вставки разрывают цепь. Кроме того, при протечке труб заземление пропадает. Рекомендую делать отдельный контур.

Делать заземление в деревянном доме?

Да, заземление нужно в любом доме независимо от материала стен. Деревянный дом даже более пожароопасен при неисправности электропроводки.

Итоги

Заземление — обязательный элемент безопасности частного дома. Оно защищает от поражения током при пробое изоляции, обеспечивает корректную работу УЗО и дифавтоматов, отводит статическое электричество и снижает уровень помех.

Для устройства заземления сделайте контур из трёх стальных электродов, заглублённых на 2,5–3 метра. Соедините их полосой и выведите к электрощиту. Подключите к главной заземляющей шине (ГЗШ). Проверьте сопротивление — оно должно быть не более 10 Ом.

Стоимость материалов для контура — 3 000–6 000 рублей. Работы по монтажу (если делать своими руками) — один день. Профессиональная проверка прибором — 1 500–3 000 рублей.

В следующей статье разберём молниезащиту: нужна ли она, как установить молниеприёмник, токоотвод и заземление для грозозащиты.

Источники

• Правила устройства электроустановок (ПУЭ), издание 7, глава 1.7 «Заземление и защитные меры безопасности»
• СП 31-102-99 «Правила проектирования, строительства и эксплуатации жилых зданий»
• ГОСТ Р 50571.5.54-2013 «Электроустановки зданий. Часть 5-54. Выбор и монтаж электрооборудования. Заземляющие устройства»
• Рекомендации по устройству заземляющих устройств для жилых зданий (Россети)
