Дренаж без труб: французская канава, мягкий дренаж и дренажные маты

В предыдущей статье мы разобрали, как собрать дренажный колодец из подручных материалов и где его поставить, чтобы система работала. Теперь перейдём к ситуациям, когда трубы не нужны вовсе — или когда их использование осложнено: участок с неровным рельефом, узкая полоса между забором и домом, зона с высоким уровнем корней деревьев, необходимость быстрого монтажа без земляных работ.

Трубный дренаж — это классика, но не всегда оптимальный выбор. Альтернативы существуют и работают десятилетиями, если сделаны правильно. В этой статье разберём три метода: французскую канаву, мягкий дренаж и дренажные маты. Для каждого — назначение, материалы, смета и пошаговая инструкция. В следующей статье поговорим о том, как осушить подвал, если дом уже построен и вода уже внутри.

Коротко: что важно понять

• Французская канава работает за счёт щебня и уклона, трубы не использует. Подходит для отвода поверхностных вод вдоль дорожек, отмостки, подъездной зоны.
• Мягкий дренаж — это система из геотекстиля и щебня без жёстких труб. Укладывается на глубину 30–50 см, работает за счёт фильтрации воды в нижележащие слои.
• Дренажные маты (геоматы) — готовые панели из полимерных сот, которые укладываются в траншею и засыпаются щебнем или грунтом. Быстрый монтаж, срок службы от 50 лет.
• Все три метода не требуют сварки, фитингов и сложного инструмента. Сделать можно своими руками за выходные.
• Стоимость погонного метраFrenchской канавы — от 2 500 до 4 500 рублей «под ключ» (материалы + работа). Мягкий дренаж — от 3 000 до 5 500 рублей. Дренажные маты — от 4 000 до 7 500 рублей.
• Главное условие работы — уклон не менее 2–3 см на метр в сторону точки сброса (канава, овраг, дренажный колодец).
• Без уклона вода стоит, дренаж заиливается и перестаёт работать за 2–3 года.

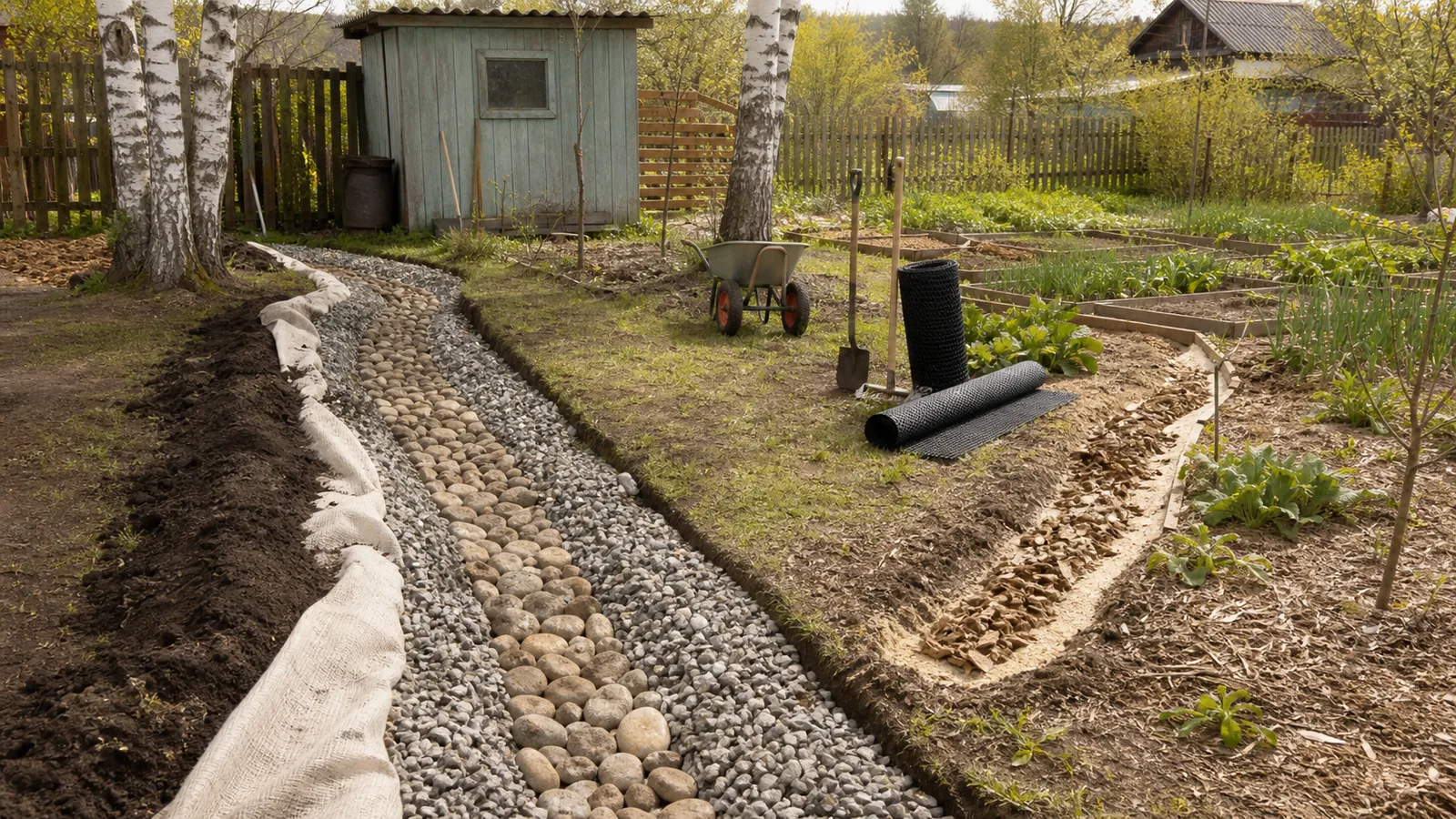

Что такое французская канава и когда она нужна

Французская канава (drainage trench, или «сухой ручей») — это длинная траншея, заполненная щебнем, которая работает как водоотвод без использования труб. Вода просачивается через щебень и уходит вниз по уклону, а часть испаряется. Метод родом из французских виноградников — отсюда название.

Назначение — отвод поверхностных и дождевых вод с поверхности участка, отмостки, дорожек, площадки перед гаражом. Не предназначена для глубокого понижения уровня грунтовых вод — для этого нужен кольцевой дренаж с трубами (разбирали в статье #4 серии).

Когда выбрать французскую канаву:

• Вдоль отмостки, если нет пристенного дренажа.
• На участке с уклоном, где вода стекает к дому.
• В узкой зоне между забором и дорожкой, где трубы не проложить.
• Временный дренаж на этапе строительства, пока не смонтирован основной.
• Как дополнение к трубному дренажу для сброса воды с крыши.

Когда не подойдёт:

• Участок с уровнем грунтовых вод выше 1,5 метра — нужны трубы.
• Площадка с интенсивной нагрузкой (стоянка грузовиков) — щебень просядет.
• Место с высоким уровнем верховодки весной — канал быстро заилится.

Материалы и смета дляFrenchской канавы

Для устройстваFrenchской канавы длиной 10 метров с шириной 30 см и глубиной 40 см понадобятся:

Итоговая стоимость погонного метра — от 2 500 до 4 500 рублей «под ключ». Если делать своими руками, экономия составит 50–70% — только материалы.

Важно: щебень берите гранитный или базальтовый — известняковый быстро разрушается. Геотекстиль — только иглопробивной, плотностью от 150 г/м², иначе заилится за сезон.

Пошаговая инструкция: Frenchская канава своими руками

1. Разметьте траншею. Используйте колышки и шнур. Ширина — 25–35 см, глубина — 35–45 см. Нарисуйте траекторию с учётом уклона.
2. Проверьте уклон. Перепад должен составлять не менее 2–3 см на метр. Используйте нивелир или водяной уровень. Если естественного уклона нет, создайте его — Frenchская канава без уклона не работает.
3. Выкопайте траншею. Глубина — на 5–7 см ниже уровня воды, которую нужно отвести. Ширина — по размеру щебня (чтобы поместилась лопата).
4. Утрамбуйте дно. Проверьте плоскость дна уровнем. Перепад должен быть равномерным по всей длине.
5. Насыпьте песчаную подушку. Толщина — 5–7 см. Утрамбуйте. Это обеспечит равномерную передачу нагрузки и дренаж.
6. Уложите геотекстиль. Полотно должно закрывать дно и стенки траншеи с нахлёстом наверх (15–20 см). Края оставьте свободными — засыплете щебнем и подвернёте.
7. Засыпьте щебень. Фракция 20–40 мм. Засыпайте слоями по 15 см, каждый слой проливайте водой и трамбуйте. Заполните траншею до уровня грунта минус 5 см.
8. Заверните геотекстиль. Подверните края поверх щебня, чтобы закрыть слой. Сверху можно уложить дёрн или засыпать грунтом.
9. Проверьте работу. После дождя убедитесь, что вода уходит в канаву и не застаивается. Если стоит — проверьте уклон.

Осторожно: Frenchская канава — не канализация. Не сливайте в неё воду из дома, стоки септика или технические жидкости. Предназначена только для поверхностного дренажа.

Мягкий дренаж: принцип работы и отличия отFrenchской канавы

Мягкий дренаж — это система отвода воды, которая укладывается на глубину 30–50 см и работает за счёт фильтрации воды через слой щебня в геотекстиле в нижележащие дренирующие слои. В отличие отFrenchской канавы, мягкий дренаж укладывается горизонтально, без уклона, и предназначен для сбора воды со всей площади участка (или его части), а не для линейного водоотвода.

Принцип: вода просачивается через верхний слой грунта, попадает в щебёночный слой, обёрнутый геотекстилем, и уходит вниз — в песчаный или дренирующий слой, который укладывается под щебнем. Оттуда — в грунтовые воды или в дренажный колодец.

Когда выбрать мягкий дренаж:

• На участке с глинистой почвой, где вода не уходит вглубь.
• Под террасой, площадкой, зоной отдыха, где нельзя укладывать трубы.
• Вокруг септика или скважины — для отвода поверхностных вод.
• В зоне с деревьями, где корни могут повредить трубы.
• Как дополнение к кольцевому дренажу для увеличения площади сбора.

Когда не подойдёт:

• Участок с уклоном более 5° — вода уйдёт в сторону, а не вниз.
• Грунт с высоким уровнем грунтовых вод (выше 1 м) — нужен трубный дренаж.
• Место с интенсивной нагрузкой (стоянка, дорога) — щебень просядет.

Материалы и смета для мягкого дренажа

Для устройства мягкого дренажа на площади 20 м² (например, под террасой 4×5 м) понадобятся:

Стоимость квадратного метра — от 3 000 до 5 500 рублей «под ключ». Своими руками — только материалы, около 1 700–2 400 рублей за м².

Пошаговая инструкция: мягкий дренаж своими руками

1. Снимите верхний слой грунта. Глубина — 40–50 см. Если участок с уклоном, выровняйте дно с помощью гравия или песка.
2. Уложите первый слой геотекстиля. На дно и стенки выемки. Нахлёст — 20–30 см. Это разделительный слой между грунтом и дренажом.
3. Насыпьте песчаный дренирующий слой. Толщина — 10–15 см. Утрамбуйте. Песок обеспечит отток воды вниз.
4. Уложите второй слой геотекстиля. Поверх песка. Снова с нахлёстом. Это барьер от заиливания щебня.
5. Засыпьте щебень. Фракция 20–40 мм. Слой — 20–25 см. Засыпайте слоями по 10 см, трамбуйте каждый.
6. Заверните геотекстиль. Подверните края верхнего слоя поверх щебня. Закройте полностью.
7. Засыпьте грунт обратно. Толщина — 10–15 см. Утрамбуйте. Сверху — плодородный слой или покрытие (плитка, газон).
8. Проверьте работу. После сильного дождя вода не должна стоять на поверхности. Если стоит — увеличьте слой щебня или проверьте отток вниз.

Дренажные маты: что это и как работают

Дренажные маты (геоматы, дренажные панели) — это готовые полимерные панели с ячеистой структурой («соты»), которые укладываются в траншею и засыпаются щебнем или грунтом. Внутри ячеек вода движется свободно в продольном направлении, обеспечивая дренаж без труб.

Геоматы изготавливаются из полиэтилена высокой плотности (HDPE) или полипропилена. Срок службы — от 50 лет, устойчивы к химическим воздействиям, морозу и УФ-излучению. Выпускаются в рулонах шириной 1–2 метра и длиной 10–30 метров.

Когда выбрать дренажные маты:

• Нужен быстрый монтаж без засыпки щебнем.
• Ограниченный доступ для техники (узкий двор, задний двор).
• Дренаж вдоль фундамента на глубине до 1 метра.
• Отвод воды от подпорных стенок и габионов.
• Зона с высокой нагрузкой (парковка, дорога) — маты выдерживают до 150 кН/м².

Когда не подойдёт:

• Бюджет ограничен — маты дороже щебня и геотекстиля.
• Участок с сильным уклоном (более 7°) — вода не задерживается в ячейках.
• Нужен сбор воды с большой площади — эффективнее трубный дренаж.

Материалы и смета для дренажных матов

Для устройства дренажа из геоматов на 10 погонных метров (вдоль фундамента) понадобятся:

Стоимость погонного метра — от 4 000 до 7 500 рублей «под ключ». Своими руками — около 2 500–4 000 рублей за метр (без работ).

Пошаговая инструкция: укладка дренажных матов

1. Выкопайте траншею. Ширина — 40–60 см (по размеру мата), глубина — 40–50 см. Длина — по месту.
2. Проверьте уклон. Минимум 2 см на метр в сторону сброса. Если уклона нет, создайте его.
3. Уложите песчаную подушку. Толщина — 5–7 см. Утрамбуйте.
4. Уложите геотекстиль. На дно и стенки траншеи. С нахлёстом 20–30 см.
5. Разложите геомат. Рулоны раскатываются вдоль траншеи. Соединяются встык или внахлёст (10–15 см) — в зависимости от типа мата.
6. Закрепите маты. Используйте пластиковые анкеры (фиксирующие шпильки) или стальные скобы через каждые 1–1,5 метра.
7. Засыпьте щебень. Фракция 20–40 мм. Заполните ячейки мата и слой сверху — 10–15 см. Трамбуйте.
8. Заверните геотекстиль. Подверните края поверх щебня.
9. Засыпьте грунт. Верните вынутый грунт сверху. Утрамбуйте.

Сравнение трёх методов: что выбрать

Рекомендация по выбору:

• Frenchская канава — для линейного водоотвода с поверхности. Самый простой и дешёвый вариант.
• Мягкий дренаж — для площадного сбора воды под террасой, зоной отдыха, парковкой.
• Дренажные маты — для сложных участков, вдоль фундамента, в стеснённых условиях.

Типичные ошибки

1. Нет уклона. Frenchская канава и маты без уклона — это стоячая вода, которая заиливается и перестаёт работать за 2–3 года.
2. Не тот щебень. Известняковый щебень разрушается за 3–5 лет. Используйте только гранитный или базальтовый.
3. Экономия на геотекстиле. Дешёвый геотекстиль (плотность менее 150 г/м²) заиливается за сезон. Не экономьте — берите 150–200 г/м².
4. Засыпка без трамбовки. Каждый слой щебня и песка нужно трамбовать. Не трамбованный слой просядет через год — появятся ямы и застой воды.
5. Ширина траншеи меньше 25 см. В узкой траншее щебень неравномерно распределяется, вода не проходит. Минимум — 30 см.
6. Укладка в глину без подготовки. Если дно траншеи — глина, вода не уходит. Обязательно устройте песчаную или гравийную подушку.
7. Отсутствие точки сброса. Frenchская канава должна куда-то выводить воду. Без сброса (канава, овраг, колодец) система не работает.
8. Смешивание с дождевой канализацией. Frenchская канава — для поверхностной воды. Не соединяйте с ливнёвкой, иначе переполнится.

FAQ: частые вопросы

Можно ли уложитьFrenchскую канаву вдоль всего периметра дома?

Технически можно, но эффективность будет ниже, чем у пристенного дренажа с трубами. Frenchская канава работает на глубину 30–50 см и не перехватывает глубокие грунтовые воды. Для защиты фундамента от подтопления рекомендуется комбинированный метод: трубный дренаж + Frenchская канава для сброса воды с отмостки.

Как часто нужно чиститьFrenchскую канаву?

При правильном устройстве (геотекстиль + гранитный щебень) — раз в 5–7 лет. Признаки, что пора чистить: вода стоит после дождя, на поверхности появился мох или трава, просел щебень. Чистка: вынуть щебень, промыть, заменить геотекстиль, уложить обратно.

Влияет ли мороз на мягкий дренаж?

Нет. Геотекстиль и щебень не боятся мороза. Главное — уложить дренаж ниже глубины промерзания (для средней полосы России — 120–150 см). Если дренаж уложен выше — возможно пучение грунта, но на работоспособность системы это не влияет.

Можно ли уложить дренажные маты под парковку?

Да. Геоматы выдерживают нагрузку до 150 кН/м² (что соответствует давлению от легкового автомобиля). Для парковки укладывайте маты в два слоя или увеличьте толщину щебня сверху до 20–25 см. Предварительно сделайте песчаную подготовку толщиной 15–20 см.

Что дешевле: Frenchская канава или трубный дренаж?

Frenchская канава дешевле на 30–50% при одинаковой длине. Трубный дренаж (с трубой, геотекстилем, щебнем, колодцем) стоит от 4 000 до 8 000 рублей за метр «под ключ». Frenchская канава — от 2 500 до 4 500 рублей. Но Frenchская канава не заменяет трубный дренаж по функционалу — она отводит только поверхностные воды.

Итоги

Трубы — не единственный способ осушить участок. Frenchская канава, мягкий дренаж и дренажные маты работают там, где трубный дренаж неудобен, слишком дорог или не нужен. Все три метода можно сделать своими руками за выходные, без сварки и сложного инструмента.

Ключ к работоспоной системе — уклон (минимум 2–3 см на метр), качественный щебень (гранитный, фракция 20–40 мм) и правильный геотекстиль (плотность от 150 г/м²). Без них дренаж заилится за 2–3 года.

Стоимость погонного метра — от 2 500 рублей (Frenchская канава своими руками) до 7 500 рублей (дренажные маты «под ключ»). Выбирайте метод под задачу: Frenchская канава — для поверхностного водоотвода, мягкий дренаж — для площадного сбора, маты — для сложных участков вдоль фундамента.

В следующей статье разберём, что делать, если дом уже построен и в подвале стоит вода: методы осушения, гидроизоляция и откачка.

Источники

• СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения»
• СП 32.13330.2012 «Канализация. Наружные сети и сооружения»
• ТР 73-98 «Технические рекомендации по устройству дренажей из геокомпозитных материалов»
• СНиП 2.06.15-85 «Инженерная защита территории от затопления и подтопления»
• Рекомендации по проектинию дренажей на застроенных территориях (НИИ оснований, 1989)
