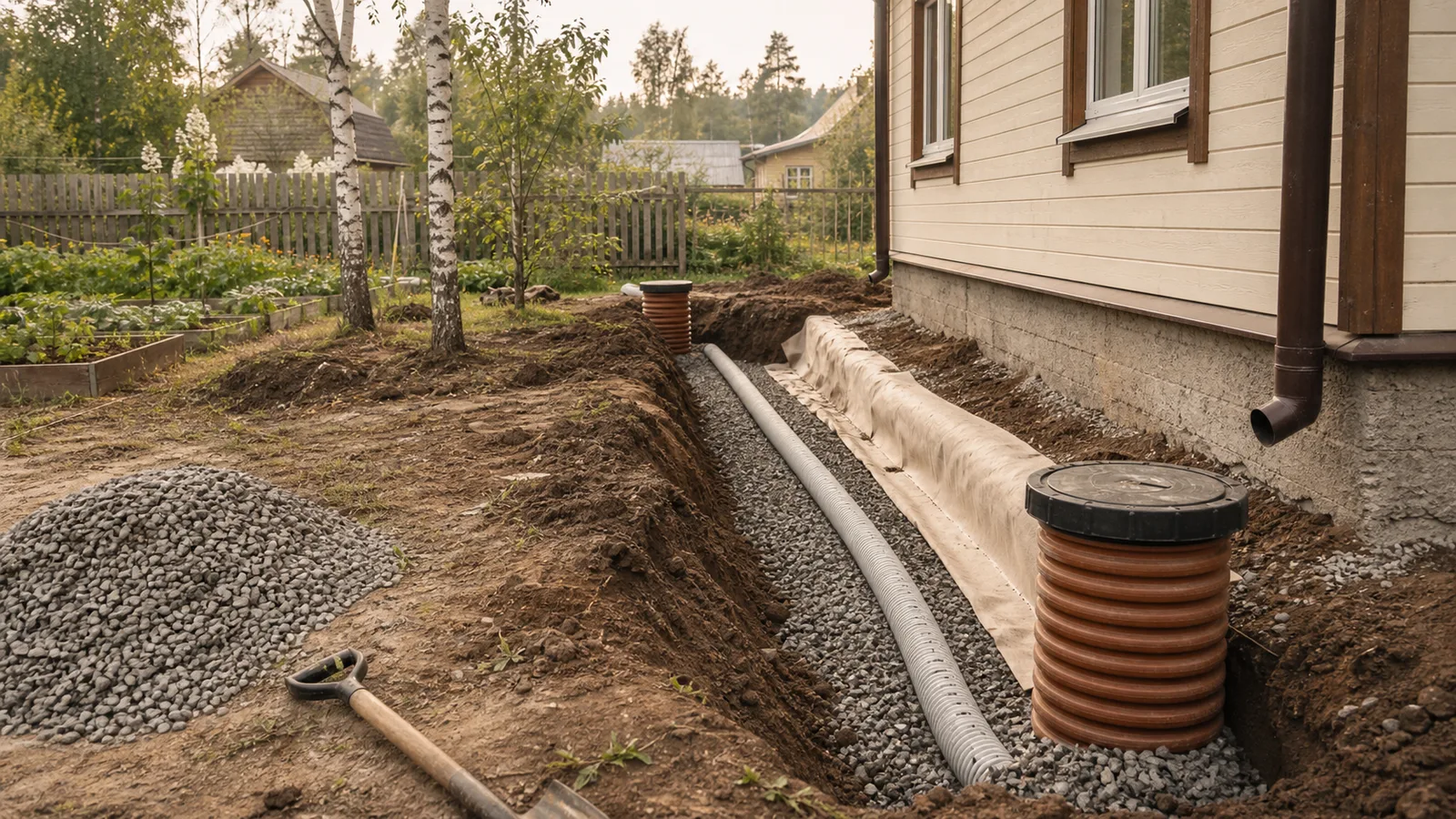

Пристенный дренаж фундамента: трубы, геотекстиль, щебень, колодцы и уклон

Пристенный дренаж — это система отвода воды, которая укладывается вплотную к стенам фундамента на глубине его подошвы. В отличие от отмостки (о ней мы писали в предыдущей статье), которая защищает фундамент от поверхностной воды, пристенный дренаж перехватывает верховодку и грунтовые воды, движущиеся в горизонте почвы. Без него вода просачивается к стенам подвала, создавая избыточное давление на гидроизоляцию и со временем затопляя помещение.

В этой статье разберём: из чего состоит пристенный дренаж, какие трубы и материалы выбрать, как рассчитать уклон и где поставить колодцы. Статья — третья в серии «Дренаж, ливнёвка и отмостка». После неё перейдём к кольцевому дренажу участка, который собирает воду уже на расстоянии от дома.

Коротко: что важно понять

1. Пристенный дренаж укладывается на глубине подошвы фундамента — обычно 1,2–2,0 м от поверхности земли.
2. Система работает за счёт уклона труб в сторону точки сброса — минимум 2 см на погонный метр.
3. Основные элементы: дренажные трубы в геотекстиле, щебёночная обсыпка, колодцы для ревизии.
4. Диаметр труб — 110–160 мм: для среднего частного дома достаточно 110 мм, для большого или высокого — 160 мм.
5. Точка сброса — дренажный колодец, канава, ливневая канализация или рельеф участка с естественным уклоном.
6. Геотекстиль плотностью 150–200 г/м² защищает щебень от заиливания и продлевает срок службы системы.
7. Пристенный дренаж не заменяет отмостку и ливневую канализацию — он работает совместно с ними.

Зачем нужен пристенный дренаж

Фундамент любого заглублённого строения постоянно контактирует с водой в почве. Даже на участках с низким уровнем грунтовых вод (УГВ) весной и после затяжных дождей образуется верховодка — вода, которая скапливается в верхних слоях грунта и движется вниз по уклону водоупора. Эта вода давит на стены подвала, продавливает гидроизоляцию и просачивается внутрь.

Пристенный дренаж перехватывает верховодку до того, как она достигнет фундамента. Вода собирается в перфорированных трубах и по уклону отводится в точку сброса. Результат — сухой подвал, отсутствие плесени и грибка, сохранность отделки и оборудования.

Что входит в систему пристенного дренажа

Пристенный дренаж состоит из пяти основных элементов:

Дренажные трубы — пластиковые перфорированные трубы с гофрированной стенкой. Отверстия расположены по всей окружности и обеспечивают сбор воды со всех сторон. Диаметр 110 мм подходит для большинства частных домов, 160 мм — для больших строений или участков с высоким УГВ.

Геотекстиль — нетканый материал, который оборачивает трубу и щебень. Он пропускает воду, но задерживает частицы грунта, не давая щебню заилиться. Без геотекстиля дренаж забивается глиной за 3–5 лет и перестаёт работать.

Щебень — засыпка вокруг трубы, которая обеспечивает водоприём и фильтрацию. Используют фракцию 20–40 мм, реже 10–20 мм. Щебень должен быть чистым, без глины и пыли.

Колодцы — ревизионные (для осмотра и прочистки) и водоприёмные (для сброса воды). Ревизионные колодцы ставят в углах поворота трассы и через каждые 20–30 метров прямого участка.

Точка сброса — место, куда отводится собранная вода. Это может быть дренажный колодец на участке, канава за пределами участка, ливневая канализация или выпуск в естественный овраг с уклоном не менее 3%.

Глубина и расположение траншеи

Пристенный дренаж укладывается по периметру здания на уровне подошвы фундамента. Если фундаментная плита лежит на глубине 1,2 м от поверхности, дренажная труба должна находиться на глубине 1,3–1,4 м — чуть ниже подошвы, чтобы перехватывать воду, движущуюся к фундаменту.

Ширина траншеи — минимум 60 см, чтобы поместились труба, щебень и было место для работы. Если фундамент уже залит и засыпан, траншею роют вплотную к стене, отступая 30–50 см от бетона.

Осторожно: При откопке готового фундамента нельзя подкапывать несущие стены. Работайте участками по 1,5–2 м, сразу засыпая предыдущий участок после укладки дренажа.

Выбор дренажных труб

Для частного дома используют пластиковые гофрированные трубы диаметром 110 мм. Они лёгкие, удобные в транспортировке и укладке, не ржавеют и не гниют. Срок службы — не менее 50 лет.

Основные характеристики:

• Диаметр: 110 мм — стандарт для одноэтажных домов площадью до 300 м²; 160 мм — для домов большей площади или двухэтажных строений.
• Класс жёсткости: SN4 (выдерживает нагрузку до 4 кН/м²) — достаточно для заглубления до 3 м; SN8 — для глубины более 3 м.
• Перфорация: полная (отверстия по всей окружности) — для пристенного дренажа, где вода поступает со всех сторон.
• Фильтр: некоторые трубы выпускают с уже встроенным геотекстилем — это удобнее, но дороже на 20–30%.

Цена на трубу 110 мм — около 250–350 ₽ за погонный метр, на трубу 160 мм — 400–550 ₽ за метр.

Геотекстиль: плотность и способ укладки

Геотекстиль выполняет функцию фильтра — не даёт щебню смешиваться с грунтом и заиливаться. Без него дренаж забивается глиной за несколько лет.

Рекомендуемые параметры:

• Плотность: 150–200 г/м². Материал плотнее 200 г/м² хуже пропускает воду, меньше 150 г/м² — легко рвётся при засыпке.
• Материал: полипропилен (ПП) или полиэфир (ПЭТ). Оба варианта устойчивы к гниению и химически нейтральны.
• Ширина рулона: 1,5–2,0 м — достаточно, чтобы обернуть трубу с щебнем.

Укладывают геотекстиль так: на дно траншеи стелют полосу, на неё насыпают слой щебня 10–15 см, кладут трубу, обсыпают щебнем до верха траншеи (слой не менее 20 см вокруг трубы), края геотекстиля заворачивают поверх щебня с нахлёстом 20–30 см. Получается «конверт», в который заключён дренаж.

Цена на геотекстиль плотностью 150 г/м² — около 30–50 ₽ за м².

Щебень: фракция и объём

Щебень создаёт водоприёмную среду вокруг трубы. Он должен быть чистым, без глины и пыли — это важно для долговечности системы.

• Фракция: 20–40 мм — оптимально. Мелкая фракция (10–20) быстрее заиливается, крупная (40–70) хуже прилегает к трубе.
• Порода: гранит, габбро, диабаз — прочные и морозостойкие. Известняк менее долговечен, но дешевле.
• Объём: для траншеи шириной 60 см и глубиной 1,5 м (до уровня трубы) расход щебня — около 0,8–1,0 м³ на погонный метр.

Цена на щебень фракции 20–40 мм — около 1 500–2 500 ₽ за м³ в зависимости от региона.

Уклон: как рассчитать

Уклон — ключевой параметр работы дренажа. Без уклона вода застаивается в трубах и система перестаёт отводить сток.

Минимальный уклон — 2 см на погонный метр (0,02). Это означает, что на 10 метрах трассы труба должна опуститься на 20 см. Для надёжности делают уклон 2,5–3 см/м — это ускоряет сток и снижает риск засорения.

Расчёт уклона:

1. Определите точку сброса (низшая точка системы).
2. Измерьте общую длину трассы от дальнего угла до точки сброса.
3. Умножьте длину на 0,02 (для уклона 2 см/м). Получите перепад высот.
4. При укладке контролируйте уклон строительным уровнем или нивелиром.

Осторожно: Не делайте уклон меньше 2 см/м — вода будет застаиваться. Не делайте больше 5 см/м — это не ускорит сток, но осложнит укладку и может привести к провисанию трубы.

Колодцы: виды и расположение

Колодцы нужны для двух целей: ревизия (осмотр и прочистка) и сброс воды.

Ревизионные колодцы ставят в углах поворота трассы и на прямых участках через каждые 20–30 метров. Диаметр — 300–400 мм. Через них можно спустить трос с насадкой и прочистить трубу при засоре.

Водоприёмный (дренажный) колодец — конечная точка системы. Это ёмкость, в которую собирается вода и откуда она отводится дальше. Объём — не менее 1 000 литров (диаметр 1 м, глубина 1,5 м). Стенки — бетонные кольца, пластиковые ёмкости или сварной короб из геотекстиля.

Цена на ревизионный пластиковый колодец диаметром 315 мм — около 2 500–4 000 ₽, на бетонные кольца для водоприёмного колодца (3 кольца Ø1 м) — около 8 000–12 000 ₽.

Порядок монтажа

Монтаж пристенного дренажа выполняют после заливки фундамента и до обратной засыпки грунта. Если дом уже построен, работу ведут участками, чтобы не ослабить несущую способность грунта.

1. Разметьте трассу по периметру дома, отступив 30–50 см от стены. Определите точку сброса.
2. Выройте траншею на глубину на 20–30 см ниже подошвы фундамента. Ширина — 60 см.
3. Сделайте уклон дна траншеи в сторону точки сброса. Проверьте уровнем.
4. Насыпьте слой щебня 10–15 см на дно траншеи, разровняйте с сохранением уклона.
5. Уложите геотекстиль на дно и стены траншеи с запасом по краям.
6. Уложите дренажную трубу на щебень, соблюдая уклон. Соединения фиксируйте муфтами.
7. Обсыпьте трубу щебнем слоем не менее 20 см вокруг по всей окружности.
8. Оберните геотекстиль поверх щебня с нахлёстом, зафиксируйте скобами.
9. Установите ревизионные колодцы в углах и на поворотах. Соедините с трубой.
10. Засыпьте траншею грунтом послойно, уплотняя каждый слой.
11. Сделайте точку сброса — установите водоприёмный колодец или выведите трубу в канаву.

Как подключить к точке сброса

Точка сброса — это место, куда дренажная система отводит собранную воду. Варианты:

Дренажный колодец на участке — ёмкость, в которую стекает вода. Из неё вода постепенно уходит в грунт (если позволяет водопроницаемость) или откачивается насосом в канаву. Объём колодца рассчитывают исходя из интенсивности осадков: для средней полосы России — не менее 1 000 литров.

Канава за пределами участка — естественный водоприёмник. Трубу выводят за забор и опускают в канаву с уклоном не менее 3%. Важно получить согласие соседей и местной администрации, если канава находится на чужой территории.

Ливневая канализация — если в посёлке есть центральная система, дренаж подключают к ней отдельным выпуском. Требует согласования с эксплуатирующей организацией.

Естественный рельеф — если участок имеет уклон, трубу выводят в овраг или нижележащую часть участка. Уклон выпуска — не менее 5 см/м.

Типичные ошибки

1. Отсутствие уклона — вода не стекает, застаивается в трубах, система перестаёт работать.
2. Укладка трубы без геотекстиля — щебень заиливается глиной за 2–3 года, дренаж забивается.
3. Недостаточная глубина — труба лежит выше подошвы фундамента и не перехватывает верховодку.
4. Слишком узкая траншея — нет места для щебёночной обсыпки, вода не поступает к трубе.
5. Отсутствие колодцев — нет возможности прочистить систему при засоре.
6. Вывод трубы в грунт без щебёночной подушки — вода не рассеивается, образуется заболоченность.
7. Подключение дренажа к ливневому стоку без обратного клапана — вода из ливнёвки затекает обратно в дренаж.
8. Засыпка траншеи глиной — глина не пропускает воду, дренаж «задыхается».

FAQ: частые вопросы

Можно ли сделать пристенный дренаж вокруг уже построенного дома?

Да, но работы усложняются. Нужно откапывать фундамент участками по 1,5–2 м, чтобы не ослабить несущую способность грунта. После укладки дренажа участок сразу засыпают. Общая стоимость работ вырастает на 30–40% по сравнению с монтажом на этапе строительства.

Какой диаметр трубы выбрать — 110 или 160 мм?

Для дома площадью до 250 м² достаточно трубы 110 мм. Для дома площадью от 250 м², двухэтажного строения или участка с высоким уровнем грунтовых вод используйте трубу 160 мм. Запас по диаметру не повредит, но увеличит расходы на 30–40%.

Нужно ли утеплять пристенный дренаж?

Утепление требуется, если глубина промерзания в регионе превышает глубину укладки трубы. В средней полосе России (глубина промерзания 1,2–1,5 м) дренаж, уложенный ниже этой отметки, утеплять не нужно. В северных регионах (глубина промерзания более 1,5 м) используют пенополистирольные скорлупы или укладывают дренаж ниже уровня промерзания.

Как часто нужно обслуживать пристенный дренаж?

При правильном монтаже — раз в 3–5 лет. Через ревизионные колодцы осматривают трубы, при необходимости промывают струёй воды под давлением. Если на участке есть верховодка или плывун, прочистка может потребоваться чаще.

Что делать, если дренаж засорился?

Через ревизионный колодец спускают дренажный трос с насадкой-ёршиком и прочищают трубу возвратно-поступательными движениями. Если засор не устраняется, используют гидропромывку — подачу воды под давлением через шланг. В запущенных случаях может потребоваться вскрытие участка трассы.

Итоги

Пристенный дренаж — обязательный элемент защиты фундамента с подвалом от грунтовых вод и верховодки. Система состоит из перфорированных труб в геотекстильной оболочке, щебёночной засыпки, ревизионных колодцев и точки сброса. Ключевые параметры: глубина укладки — на 20–30 см ниже подошвы фундамента, уклон — не менее 2 см/м, диаметр трубы — 110–160 мм.

Монтаж выполняют на этапе строительства до обратной засыпки. При работе с готовым фундаментом — поэтапно, участками. Совместно с пристенным дренажом используют отмостку (статья 2) и ливневую канализацию (статья 5) для полной защиты дома от воды.

После пристенного дренажа переходим к кольцевому дренажу участка — системе, которая отводит воду уже на расстоянии от дома, защищая территорию от подтопления.

Источники

• СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения»
• СП 32.13330.2018 «Канализация. Наружные сети и сооружения»
• Рекомендации по проектированию и устройству дренажей для индивидуального жилищного строительства (НИИСФ, 2019)
• ТУ 2248-001-56732039-2015 «Трубы дренажные гофрированные перфорированные»
• Справочник инженера-строителя. Том 2. Водоснабжение и канализация. — М.: Стройиздат, 2020
