Ливневая канализация частного дома: дождеприёмники, лотки, трубы и сброс воды

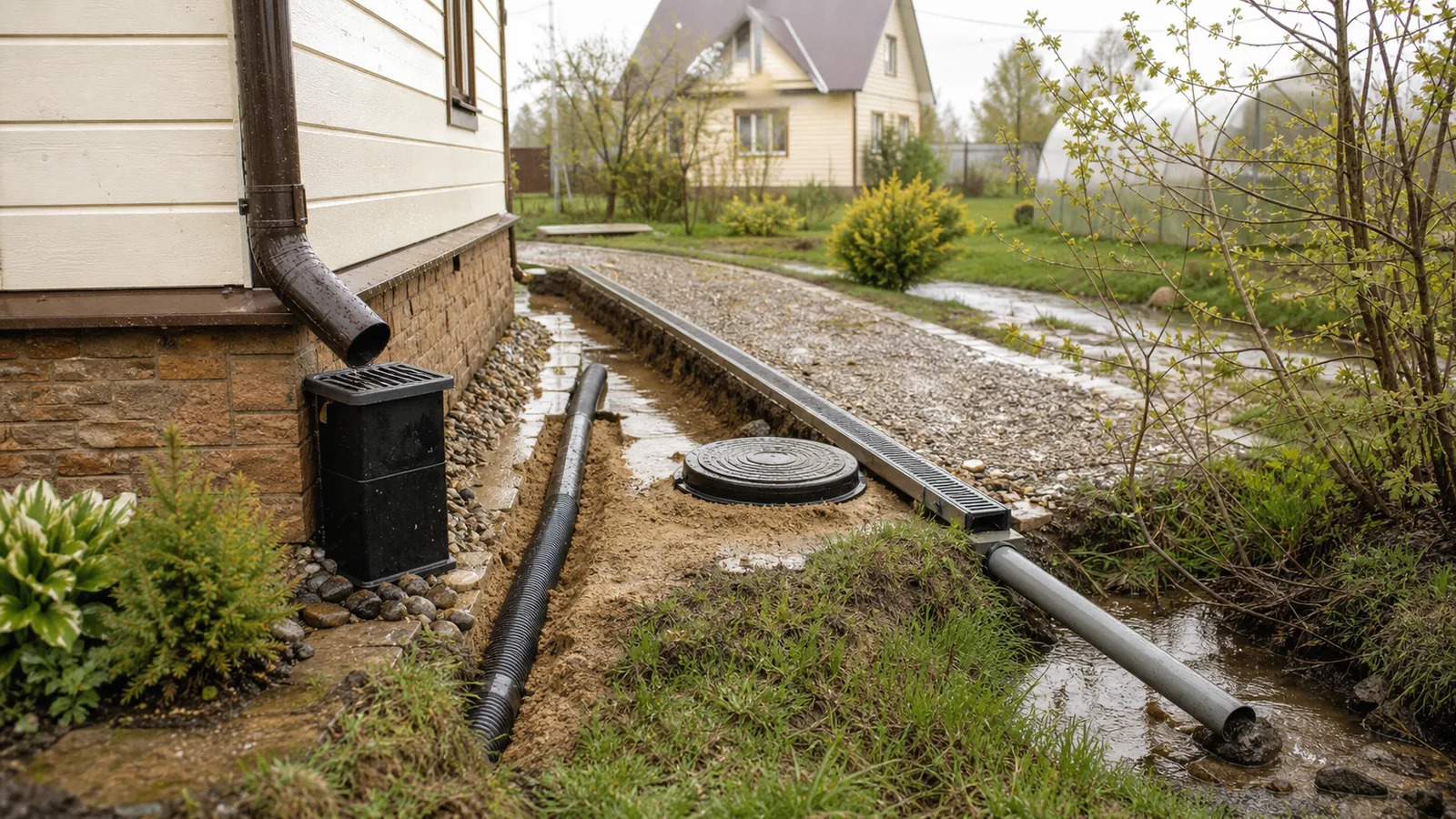

Ливневая канализация (ливнёвка) — это система сбора и отвода дождевой и талой воды с кровли дома, дорожек, площадок и других поверхностей. Она работает отдельно от дренажа фундамента, хотя часто с ним связана. В этой статье разберём, из чего состоит ливнёвка, как рассчитать её производительность и смонтировать своими руками.
Это пятая статья из серии «Дренаж, ливнёвка и отмостка». Ранее мы рассмотрели кольцевой дренаж участка, который отводит грунтовые воды. Теперь переходим к поверхностному водоотводу — ливневой канализации. После монтажа ливнёвки перейдём к дренажным колодцам, которые объединяют обе системы.
Коротко: что важно понять
- Ливнёвка собирает воду с кровли и площадок, дренаж — грунтовые воды
- Система состоит из дождеприёмников, лотков, труб и коллектора
- Уклон труб должен быть 2 см/м для самотёка
- Производительность рассчитывают по площади кровли и интенсивности осадков
- Воду сбрасывают в дренажный колодец, канаву, водоём или в грунт
- Точечные дождеприёмники ставят под водостоками
- Линейные лотки — вдоль дорожек, отмостки и въезда
- Обслуживание — чистка лотков и проверка уклона раз в сезон
Зачем нужна ливневая канализация
Кровля типичного дома площадью 150–200 м² в сильный дождь принимает 150–200 литров воды в минуту. Водостоки отводят эту воду вниз, но без ливнёвки она льётся прямо под фундамент или в подвал. За сезон это тысячи литров, которые постепенно разрушают отмостку, затапливают цокольный этаж и перегружают пристенный дренаж.
Ливнёвка решает три задачи: собирает воду с кровли и площадок, транспортирует её по трубам и сбрасывает в безопасное место — дренажный колодец, канаву или водоём. Без этой системы даже качественный дренаж фундамента не справится с дополнительной нагрузкой от дождевой воды.
Из чего состоит ливневая канализация
Дождеприёмники
Дождеприёмник — это точечный водоприёмник, который устанавливают под водостоком или в низкой точке площадки. Стандартная глубина — 30–50 см, диаметр — 30–40 см. Внутри есть фильтр-корзина для мусора и отводной патрубок для подключения трубы.
Материалы: пластик (полипропилен), чугун, бетон. Пластиковые дождеприёмники — самые популярные: они не ржавеют, легко монтируются и стоят 800–2500 рублей в зависимости от размера и класса нагрузки. Чугунные (3000–8000 рублей) ставят под парковками и въездами.
Лотки водоотводные
Лоток — это линейный водоприёмник, который укладывают вдоль дорожек, отмостки, зоны въезда или вокруг дома. Стандартная длина — 1 м, ширина — 10–20 см, высота — 10–30 см. Лотки накрывают решёткой (стальной, чугунной или пластиковой).
Материалы: бетон (самый прочный, 500–1500 рублей за метр), пластик (200–800 рублей), полимербетон (800–2000 рублей). Для частного дома достаточно бетонных или пластиковых лотков с решёткой под пешеходную нагрузку.
Трубы
Для ливневой канализации используют канализационные трубы: ПВХ (диаметр 110–160 мм) или гофрированные двухслойные (диаметр 110–200 мм). Гофрированные трубы прочнее на сжатие и их проще укладывать с изгибами.
Трубы укладывают с уклоном 2 см на метр (минимум 1 см/м). Для соединения используют муфты или раструбы. Стоимость ПВХ-трубы 110 мм — 150–300 рублей за метр, гофрированной 110 мм — 250–450 рублей за метр.
Коллектор и сброс
Коллектор — это труба, которая собирает воду от всех дождеприёмников и лотков и ведёт к месту сброса. Диаметр коллектора — 160–200 мм, уклон тот же — 2 см/м.
Место сброса: дренажный колодец (из предыдущей статьи), ливневая канава, природный водоём, поле фильтрации (для песчаных грунтов). Сбрасывать в централизованную канализацию или септик запрещено — это перегрузит систему и вызовет переполнение.
Расчёт производительности
Производительность ливнёвки зависит от площади кровли и интенсивности осадков в регионе. Формула: Q = S × q / 3600, где Q — расход (л/с), S — площадь кровли (м²), q — интенсивность осадков (л/с на га), 3600 — переводной коэффициент.
Для средней полосы России расчётная интенсивность — 50–80 л/с на гектар (0,005–0,008 л/с на м²). Для дома с кровлей 200 м²: Q = 200 × 0,008 = 1,6 л/с. Это минимум, на практике берут с запасом 20–30%.
Для южных регионов с частыми ливнями интенсивность доходит до 100 л/с на га (0,01 л/с на м²). В этом случае для той же кровли: Q = 200 × 0,01 = 2 л/с.
Диаметр трубы подбирают по таблице:
| Расход Q (л/с) | Диаметр трубы (мм) | Уклон 2 см/м |
|---|---|---|
| до 3 | 110 | да |
| 3–6 | 160 | да |
| 6–10 | 200 | да |
Для нашего примера (1,6–2 л/с) достаточно трубы 110 мм. Но если добавить площадки и дорожки, лучше взять 160 мм — запас не повредит.
Схема расположения элементов
Типичная схема для дома 10×10 м с двускатной кровлей:
- Четыре водостока с кровли → четыре точечных дождеприёмника в углах дома
- Дождеприёмники соединены трубами 110 мм с уклоном к коллектору
- Вдоль отмостки — лотки для сбора воды с дорожки и площадки
- Лотки входят в общий коллектор диаметром 160 мм
- Коллектор идёт к дренажному колодцу или канаве
Расстояние от дома до дренажного колодца — 5–15 м, уклон обеспечивает самотёк. Если участок имеет уклон в сторону от дома, коллектор укладывают с минимальным уклоном, и вода уходит самостоятельно.
Монтаж ливневой канализации
Этап 1: разметка и подготовка траншей
Определите места установки дождеприёмников и лотков. Траншеи копают глубиной 30–50 см (ниже глубины промерзания, если труба идёт выше — утепляют), шириной — диаметр трубы + 20 см. Дно засыпают песком (10–15 см) и трамбуют.
Уклон проверяют уровнем или нивелиром: перепад должен быть 2 см на метр. Если участок ровный, уклон создают искусственно — заглубляют траншею по направлению к сбросу.
Этап 2: установка дождеприёмников
Дождеприёмник ставят на бетонную подушку (10 см) или песок. Верхняя крышка должна быть на уровне поверхности (земли, плитки, асфальта). После установки проверяют вертикальность.
К патрубку подсоединяют трубу. Соединение герметизируют резиновым уплотнителем (входит в комплект) или муфтой. Корзину для мусора вставляют в корпус — её нужно чистить раз в сезон.
Этап 3: укладка лотков
Лотки укладывают вдоль отмостки, дорожки или зоны въезда. На песчаную подушку (10–15 см) ставят лоток, выравнивают по уровню. Соседние лотки соединяют паз в паз или через муфту.
Сверху кладут решётку. Она должна быть на 3–5 мм ниже поверхности, чтобы не собирать ногами, но выше уровня земли — чтобы не забивалась грязью. Решётку фиксируют защёлками или болтами.
Этaп 4: прокладка труб
Трубы укладывают на дно траншеи с песком. Соединение — в раструб или через муфту. Каждое соединение проверяют на герметичность: заливают воду и смотрят, не течёт ли.
На поворотах ставят ревизионный колодец (это тема следующей статьи) — он нужен для прочистки. Если поворотов нет, можно обойтись без него.
Этап 5: сброс воды
Конец коллектора выводят к месту сброса. Если это дренажный колодец — вход делают на 20–30 см ниже верха колодца, чтобы вода уходила самотёком. Если в канаву — трубу выводят на склон, конец закрывают решёткой от мусора.
Осторожно: Не направляйте ливнёвку в септик или централизованную канализацию. Это вызовет переполнение и аварийный сброс.
Утепление и защита от промерзания
В регионах с морозными зимами (средняя полоса и севернее) трубы ливнёвки, которые идут выше глубины промерзания (1,2–1,5 м), утепляют. Используют скорлупу из пенополистирола (толщина 30–50 мм) или кашированную минеральную вату.
Дождеприёмники утепляют сверху: кладут решётку, а под неё — утеплитель или геотекстиль с щебнем. Это не даёт воде замерзать в морозы и не даёт решётке примерзать к раме.
Обслуживание ливнёвой канализации
Ливнёвка требует минимального, но регулярного обслуживания:
- Весной и осенью чистите корзины дождеприёмников от листьев и мусора
- Промывайте лотки водой под давлением
- Проверяйте уклон труб — если он нарушен, вода будет застаиваться
- Осматривайте соединения на протечки
- После сильных морозов проверяйте, не примерзли ли решётки
Осторожно: Не используйте для прочистки тросы с насадками — они повреждают трубы. Лучше промыть систему водой под давлением или вызвать специалиста с гидроударной машиной.
Типичные ошибки
- Уклон меньше 1 см/м — вода стоит в трубе, зимой замерзает, система перемерзает
- Диаметр трубы меньше расчётного — при сильном дожде вода переливается через край
- Сброс в септик — перегружает систему, вызывает затопление
- Нет ревизионных колодцев на поворотах — нечем прочистить, труба забьётся
- Дождеприёмник выше уровня земли — в него не попадает вода с площадки
- Лотки без уклона — вода не уходит, застаивается, появляется запах
- Отсутствие фильтров-корзин — мусор попадает в трубу, образуются засоры
- Монтаж без песчаной подушки — труба лежит на камнях, возможен излом
FAQ: частые вопросы
Можно ли объединить ливнёвку и дренаж в одну систему?
Теоретически да, но не рекомендуется. Ливнёвка работает эпизодически (во время дождя), дренаж — постоянно. Если ливнёвая вода пойдёт в дренажный колодец, он переполнится. Лучше сделать раздельные системы и свести к одному колодцу только при большой производительности дренажа.
Какой диаметр трубы выбрать для дома 10×10 м?
Для кровли 150–200 м² достаточно трубы 110 мм. Но если есть площадки, дорожки и отмостка, лучше взять 160 мм — запас по производительности никогда не помешает.
Куда девать воду из ливнёвки, если нет канавы и водоёма?
Варианты: дренажный колодец (из предыдущей статьи серии), поле фильтрации (для песчаных грунтов), сбор в ёмкость для полива. Если грунт глинистый и вода не уходит — только колодец с откачкой или сброс в канаву за пределами участка.
Нужно ли утеплять ливнёвку в Подмосковье?
Да, если труба идёт выше глубины промерзания (1,2–1,5 м). Утепляют скорлупой пенополистирола. Дождеприёмники утепляют щебнем и геотекстилем.
Почему воняет из дождеприёмника?
Причина — застой воды и гниение органики. Проверьте уклон (вода должна уходить), почистите корзину, промойте систему. Если запах не исчезает — возможно, нет гидрозатвора. В некоторых дождеприёмниках он встроенный, в других нужно докупить.
Как рассчитать количество дождеприёмников?
Один дождеприёмник принимает 1–3 л/с в зависимости от модели. Для водостока с кровли 50 м² (типичный скат) достаточно одного дождеприёмника. Если кровля больше 80 м² — ставьте два или увеличивайте диаметр трубы.
Итоги
Ливневая канализация — это отдельная от дренажа система, которая отводит дождевую воду с кровли и площадок. Она состоит из дождеприёмников (точечных) и лотков (линейных), труб с уклоном 2 см/м и коллектора для сброса воды.
Ключевые шаги при монтаже: рассчитать производительность по площади кровли, подобрать диаметр трубы, обеспечить уклон, установить дождеприёмники и лотки, вывести коллектор к месту сброса (дренажный колодец или канава).
Не объединяйте ливнёвку с септиком, не занижайте уклон и не экономьте на диаметре трубы. Регулярная чистка корзин и промывка системы раз в сезон обеспечат работу без засоров и переполнений.
В следующей статье разберём дренажные и ревизионные колодцы: из чего их собирать, где ставить и как обслуживать. Эти колодцы завершают систему водоотвода и позволяют контролировать работу и дренажа, и ливнёвки.
Частые вопросы
Источники
- СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения»
- СП 32.13330.2018 «Канализация. Наружные сети и сооружения»
- Рекомендации по проектированию ливневой канализации (АО «НИИ ВОДГЕО»)
- ТУ 4859-001-56807345-2016 «Лотки водоотводные бетонные»
- Справочник современного строителя, 2024
